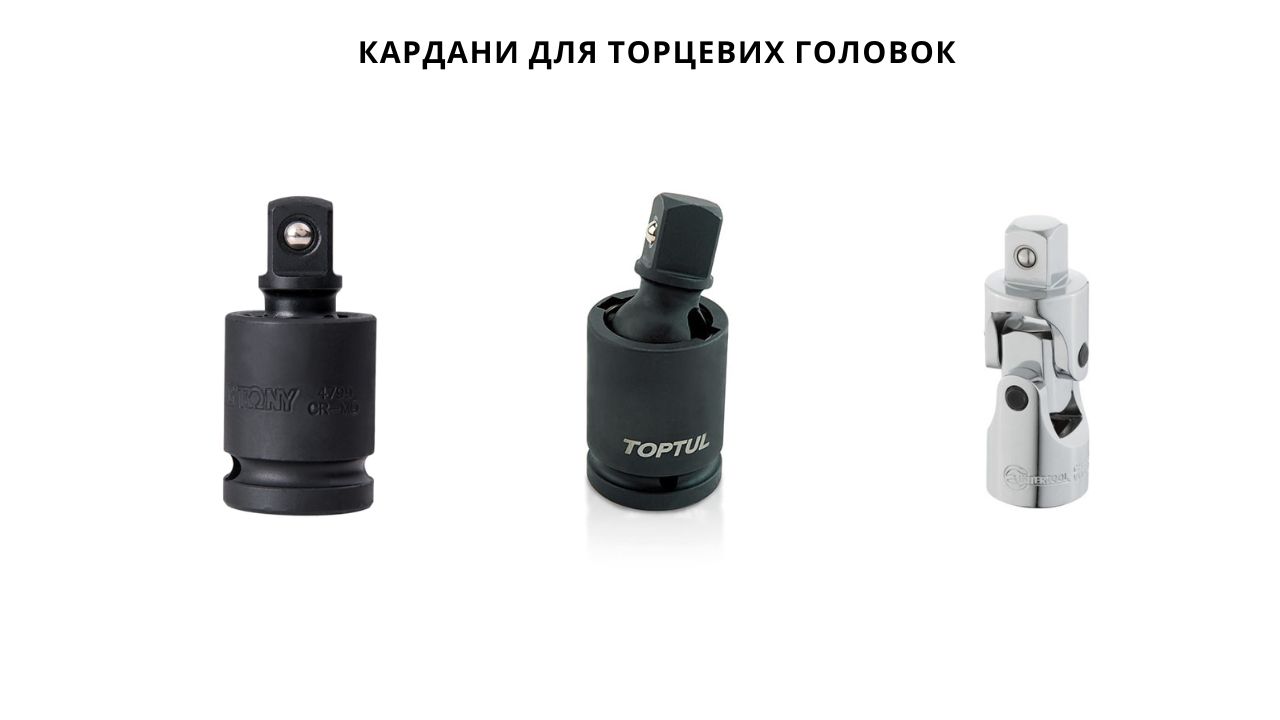

Кардани

Кардан для торцевих головок - це шарнірний перехідник, призначений для передавання крутного моменту між приводним інструментом (тріскачкою, воротком, динамометричним ключем або подовжувачем) і торцевою головкою в разі неспівпадіння осей обертання. Його основне завдання полягає не в збільшенні зусилля, а в забезпеченні доступу до кріплення, розташованого під кутом або у важкодоступному місці.

На практиці кардан використовується під час ремонту двигунів внутрішнього згоряння, рульових механізмів, підвіски, вихлопної системи, промислового обладнання та сільськогосподарської техніки. У багатьох випадках без нього неможливо відкрутити кріплення без попереднього демонтажу сусідніх деталей. Саме тому кардан входить практично до кожного професійного набору.

Будова карданного шарніра

Основою конструкції є шарнір, що складається з двох вилок і з'єднувального елемента, який дає змогу передавати крутний момент за зміни кута між приводом і головкою. На обох кінцях розташовані приєднувальні квадрати: один - внутрішній, інший - зовнішній. Їхні розміри відповідають міжнародному стандарту та випускаються під квадрати 1/4", 3/8", 1/2", 3/4" і 1".

Шарнір має забезпечувати вільне переміщення без заїдань, але не повинен мати відчутного радіального чи осьового люфту. Навіть незначне зношування з'єднання призводить до втрати частини крутного моменту, погіршення контролю та прискореного зношування посадкових місць.

Більшість виробників використовує хромованадієву сталь. Для посилених виробів, розрахованих на підвищені навантаження, застосовується хромомолібденова сталь. Після механічної обробки деталі проходять загартування та відпуск, завдяки чому кардан набуває необхідної твердості без надмірної крихкості.

Особливості передавання крутного моменту

Слід розуміти, що будь-який кардан найефективніше працює за невеликого кута відхилення. Зі збільшенням кута зростають механічні втрати, виникають додаткові навантаження на шарнір, а обертання стає менш рівномірним. Чим більший кут вигину, тим менший фактичний крутний момент передається.

Саме тому професійні механіки використовують кардан виключно для забезпечення доступу до кріплення, а остаточне затягування виконують за мінімального відхилення або повністю вирівнюють вісь привода. Це особливо важливо під час роботи з болтами головки блока циліндрів, елементами підвіски, гальмівної системи та інших вузлів, де необхідно точно дотримуватися моменту затягування.

Не рекомендується використовувати кардан спільно з гайковертами. Ударні навантаження значно перевищують розрахункові значення й можуть зруйнувати шарнір або його фіксувальні елементи. Для таких завдань випускаються спеціальні ударні моделі зі сплаву Cr-Mo.

Види карданів

За конструкцією розрізняють кілька основних типів.

• Стандартний кардан - найпоширеніший варіант, що використовується під час ремонту.
• Посилений кардан розрахований на високі навантаження та застосовується під час обслуговування вантажної техніки, промислового обладнання та спецтехніки.
• Кардан із фіксацією положення дає змогу утримувати заданий кут, що полегшує роботу в обмеженому просторі.
• Ударні моделі мають посилений шарнір, збільшену товщину стінок і спеціальне чорне захисне покриття, стійке до навантажень і корозії.

Як вибрати якісний кардан

Під час вибору необхідно враховувати не лише параметри посадкового квадрата. Важливими характеристиками залишаються матеріал виготовлення, точність обробки, якість термічної обробки та надійність механізму фіксації головки.

Якісний кардан має такі ознаки:

• відсутність люфту в шарнірному з'єднанні;
• плавна робота шарніра;
• якісне хромоване або фосфатоване покриття;
• чітке маркування розміру квадрата;
• надійна фіксація головки кульковим стопором;
• відсутність слідів лиття, тріщин і раковин на поверхні.

Якщо шарнір починає заїдати або з'являється помітний люфт, подальша експлуатація небажана. Зношений шарнір може зруйнуватися під навантаженням, що нерідко призводить до пошкодження кріплення або травмування механіка.
