Карданы

Кардан для торцевых головок - это шарнирный переходник, предназначенный для передачи крутящего момента между приводным инструментом (трещоткой, воротком, динамометрическим ключом или удлинителем) и торцевой головкой при несовпадении осей вращения. Его основная задача заключается не в увеличении усилия, а в обеспечении доступа к крепежу, расположенному под скосом или в труднодоступном месте.

На практике кардан используется при ремонте двигателей внутреннего сгорания, рулевых механизмов, подвески, выпускной системы, промышленного оборудования и сельскохозяйственной техники. Во многих случаях без него невозможно открутить крепеж без предварительного демонтажа соседних запчастей. Именно поэтому кардан входит практически в каждый профессиональный набор.

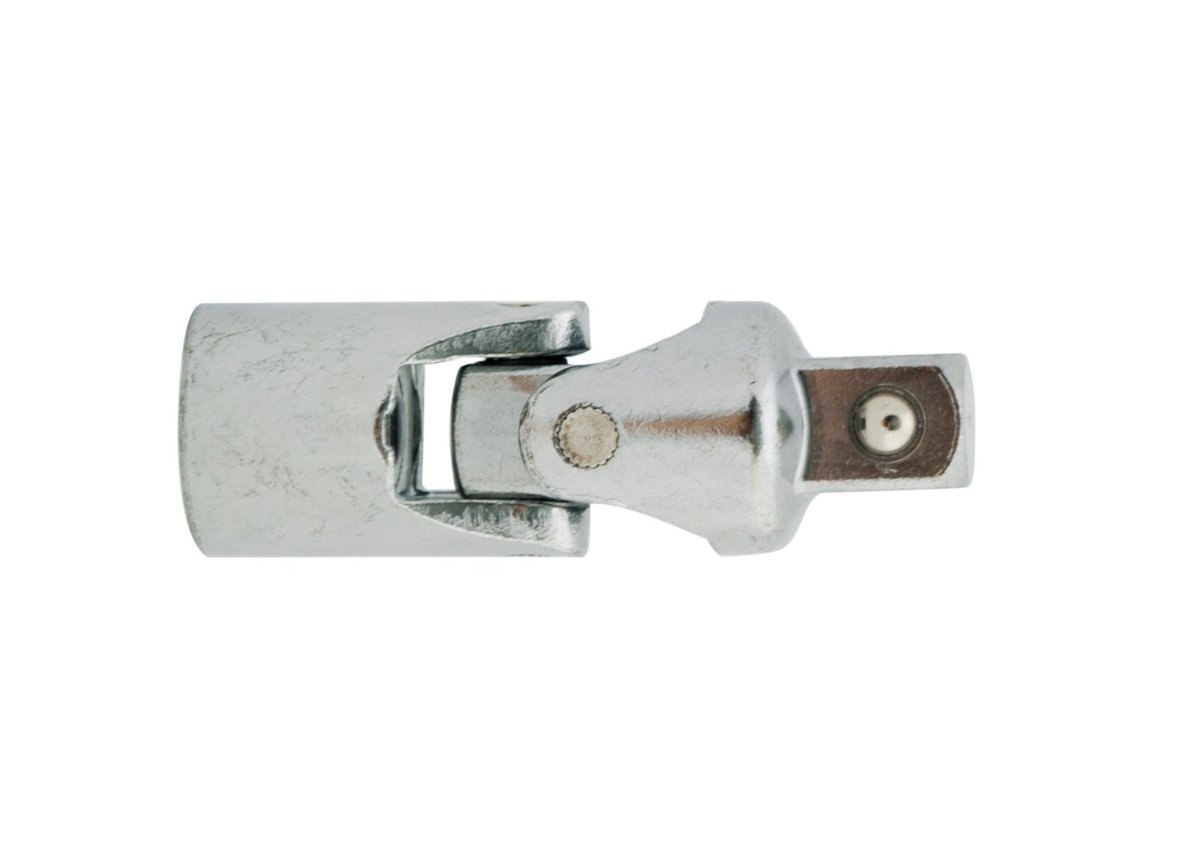

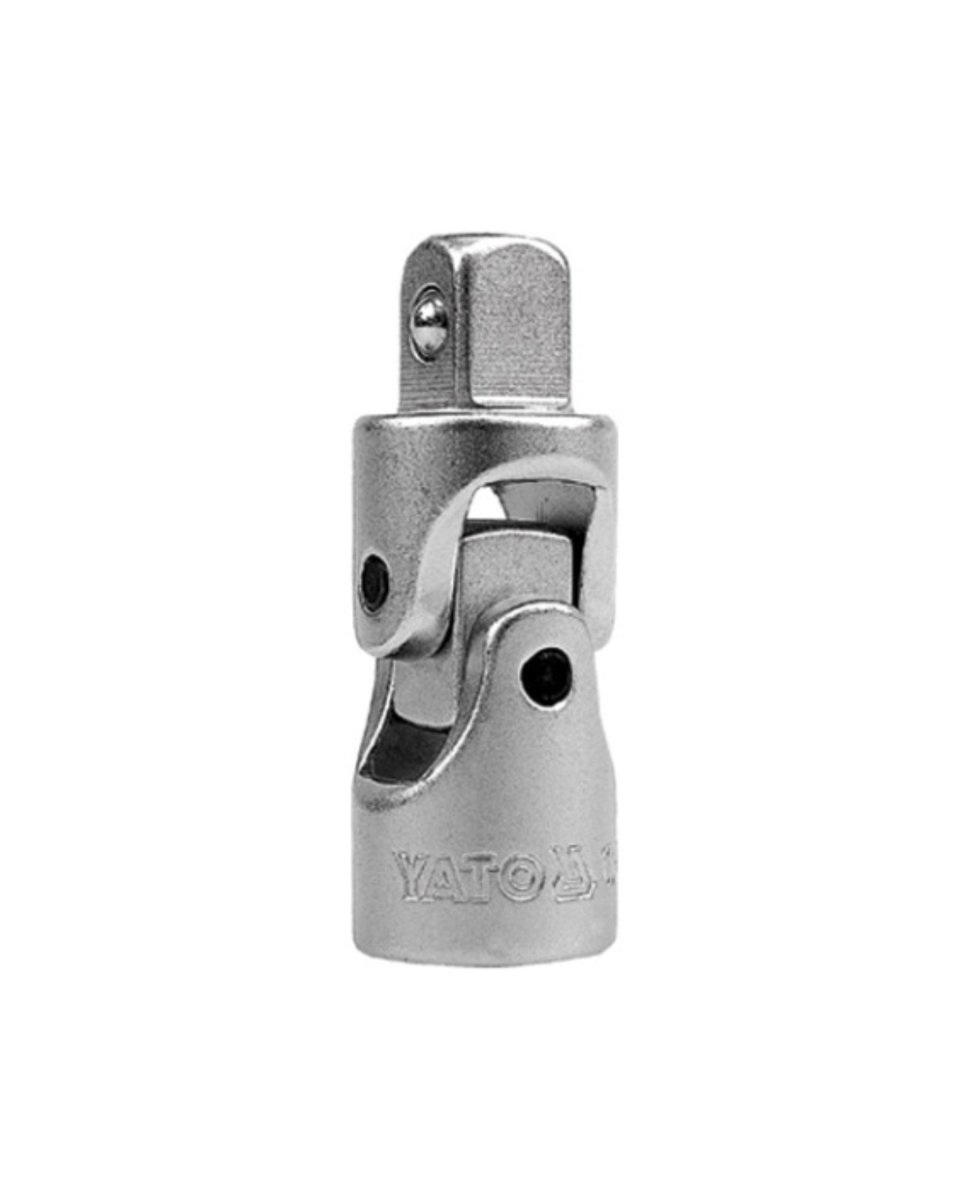

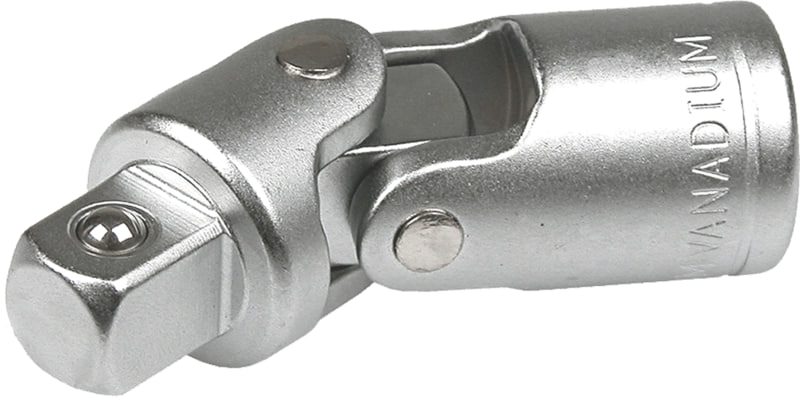

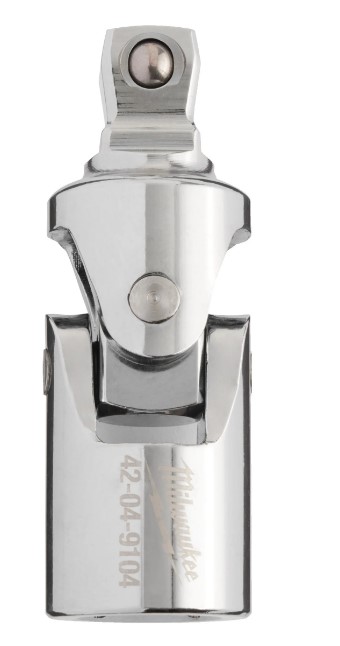

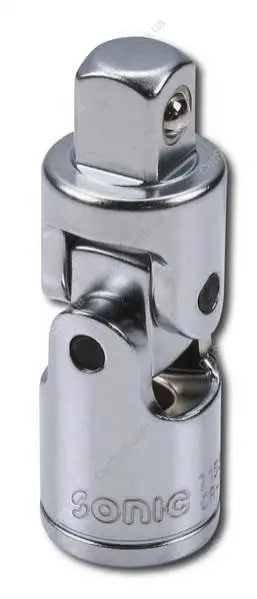

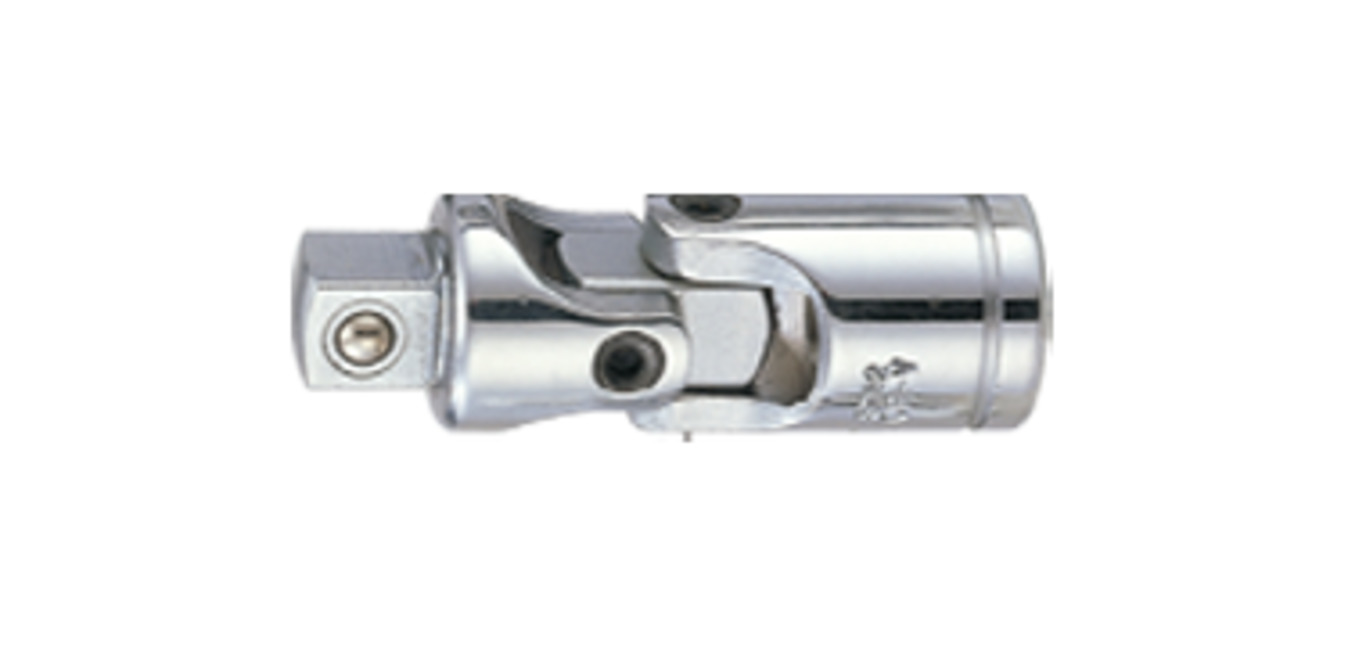

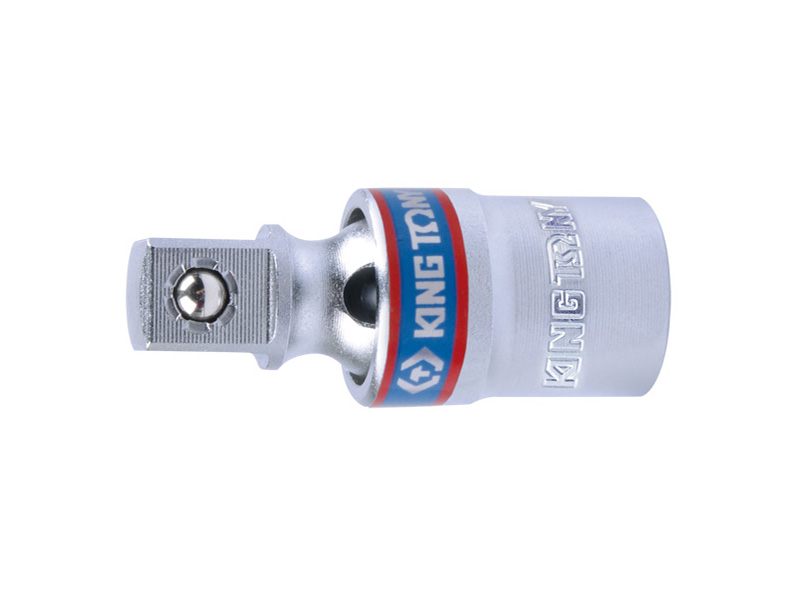

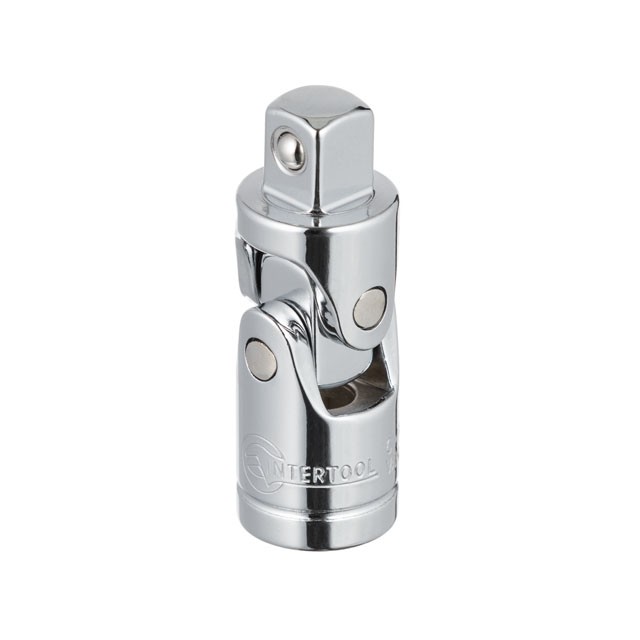

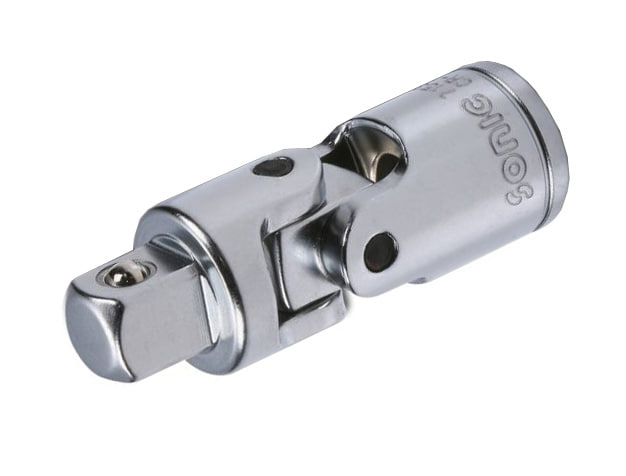

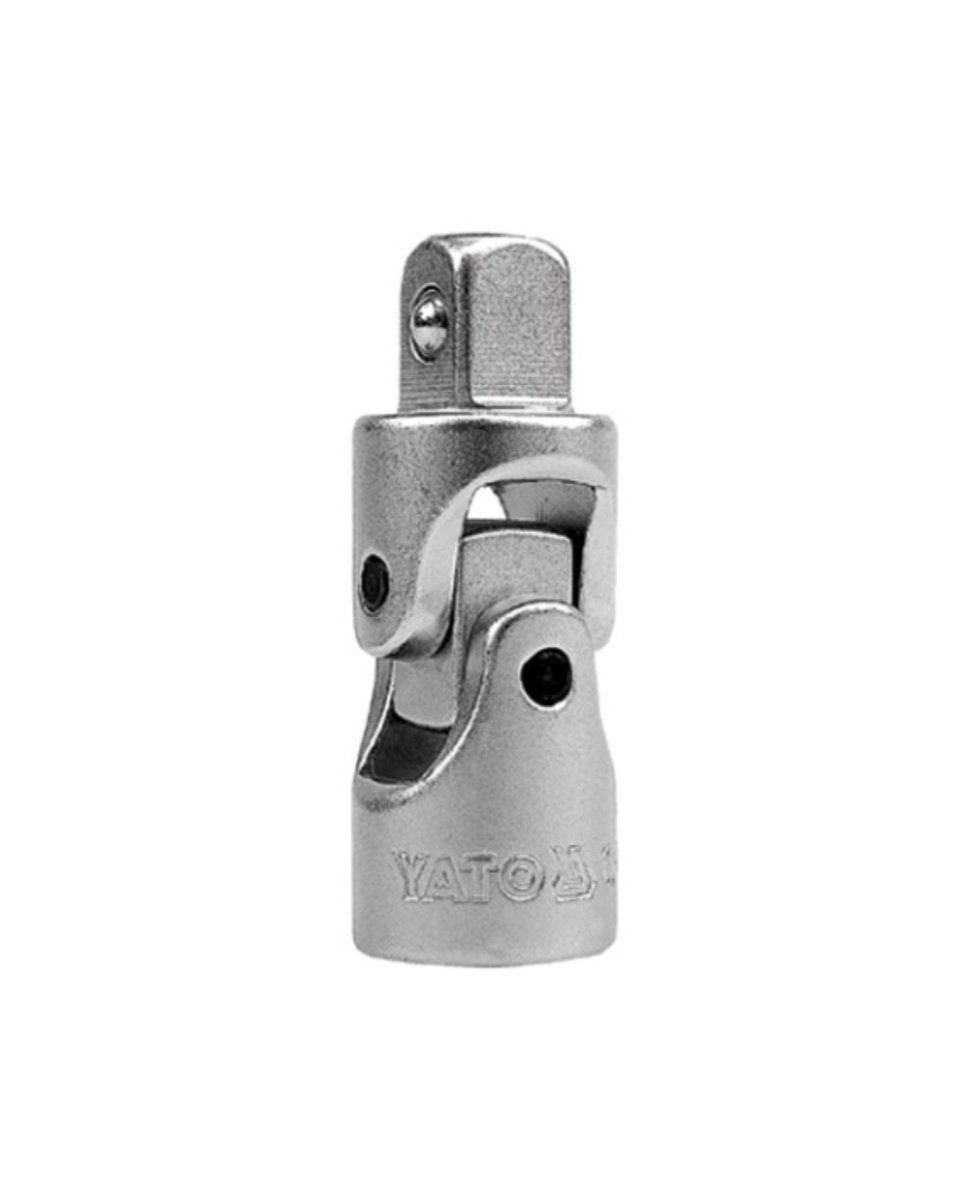

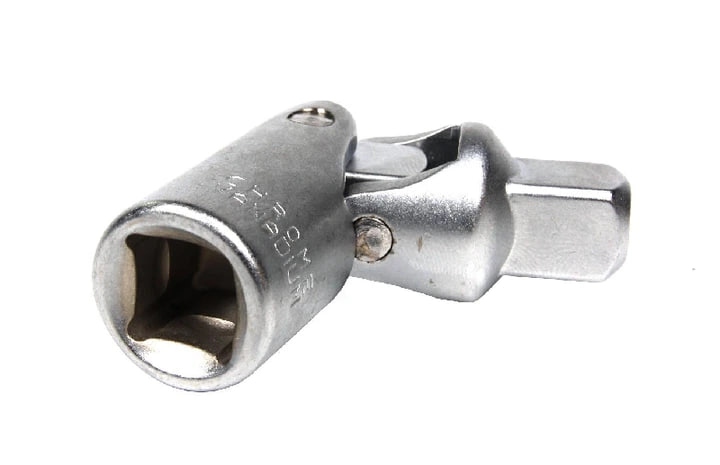

Устройство карданного шарнира

Основа конструкции - шарнир, состоящий из двух вилок и соединительного элемента, который позволяет передавать импульс при изменении изгиба между приводом и головкой. На обоих концах расположены присоединительные квадраты: один - внутренний, другой - наружный. Их размеры соответствуют международному стандарту и выпускаются под квадраты 1/4", 3/8", 1/2", 3/4" и 1".

Шарнир должен обеспечивать свободное перемещение без заеданий, но не иметь ощутимого радиального или осевого люфта. Небольшой износ соединения приводит к потере части вращательной силы, ухудшению контроля и ускоренному разрушению посадочных гнезд.

Большинство производителей применяет хромованадиевую сталь. Для усиленных продуктов, рассчитанных на повышенные перегрузки, используется хромомолибденовая сталь. После механической обработки детали проходят закалку и отпуск, благодаря чему кардан приобретает необходимую твердость без чрезмерной хрупкости.

Особенности передачи крутящего момента

Следует понимать, что любой кардан работает наиболее эффективно при небольшом угле отклонения. При его увеличении возрастают механические потери, появляются дополнительные нагрузки на шарнир, а вращение становится менее равномерным. Чем сильнее изгиб, тем ниже фактически передаваемая вращательная сила.

Именно поэтому профессиональные механики используют кардан исключительно для обеспечения доступа к фиксатору, а окончательную затяжку выполняют при минимальном отклонении либо полностью выравнивают ось привода. Это особенно важно при взаимодействие с болтами головки блока цилиндров, элементами подвески, тормозной системы и других узлов, где требуется строгое соблюдение затяжки.

Не рекомендуется задействовать совместно с гайковертами. Импульсные мощности значительно превышают расчетные значения и способны разрушить шарнир или фиксирующие детали. Для подобных задач выпускаются специальные ударные модели из Cr-Mo сплава.

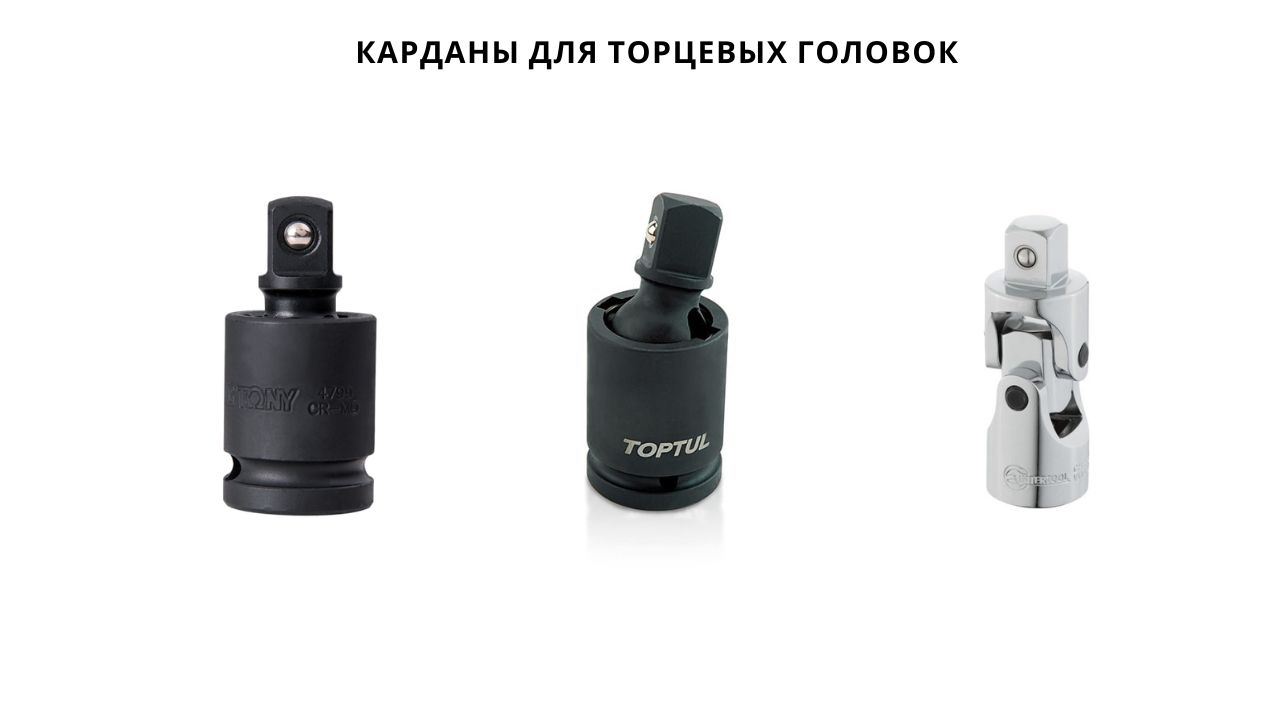

Виды карданов

По конструкции различают несколько основных типов.

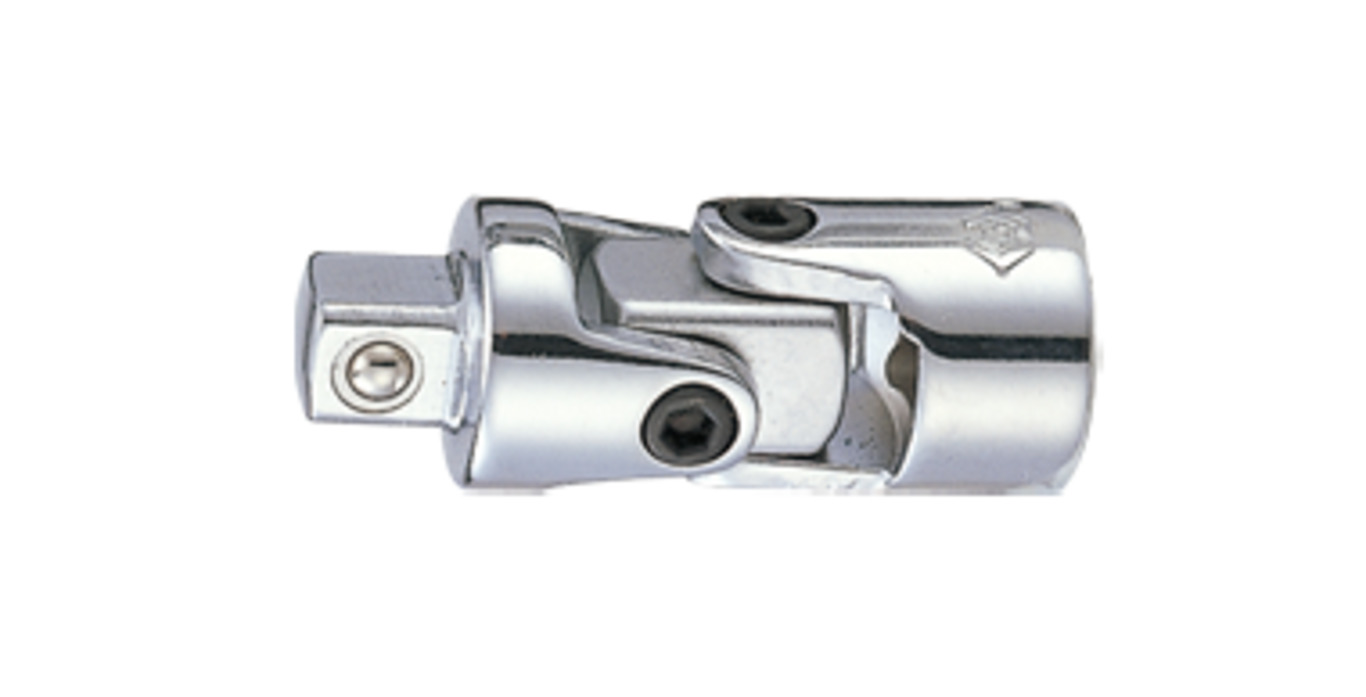

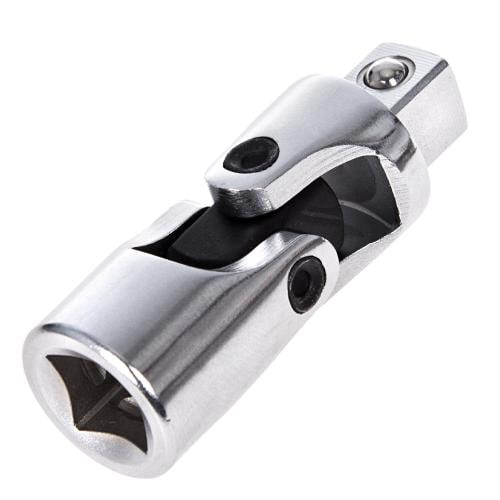

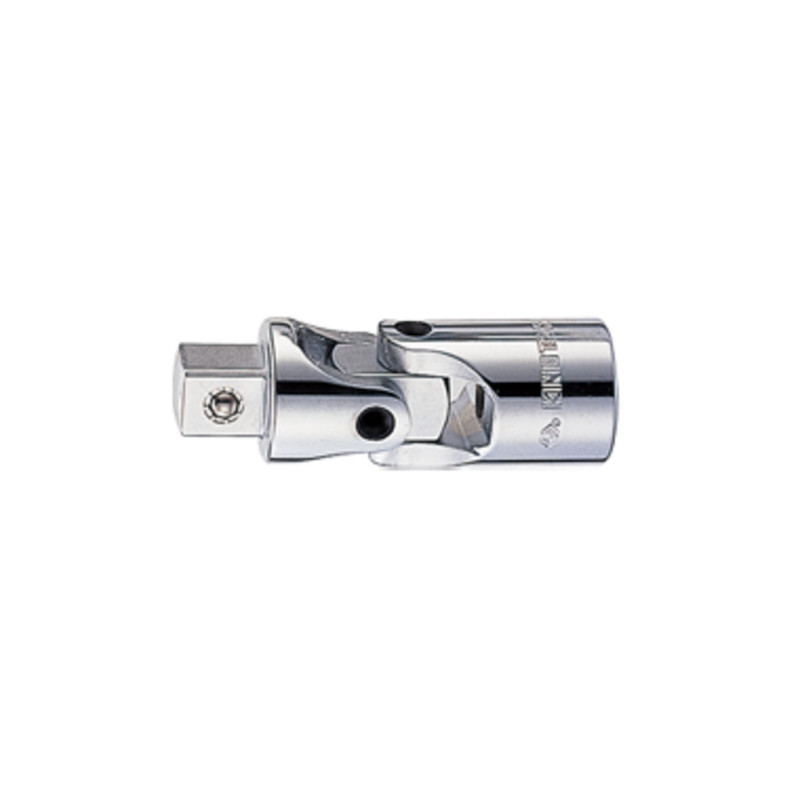

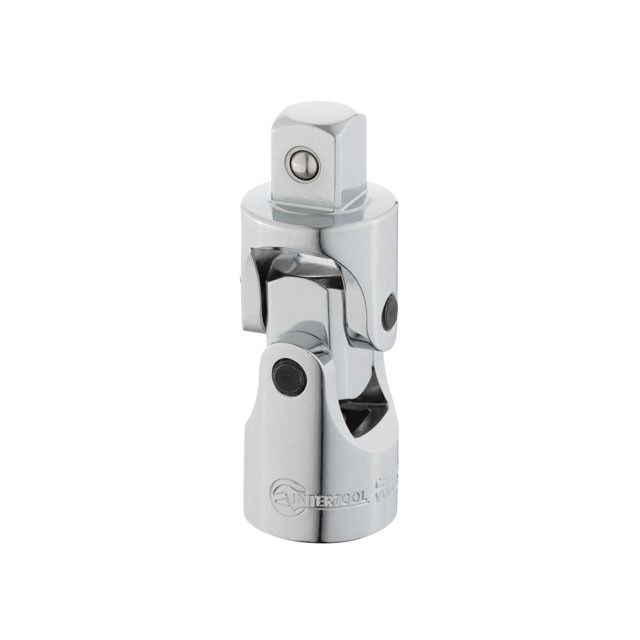

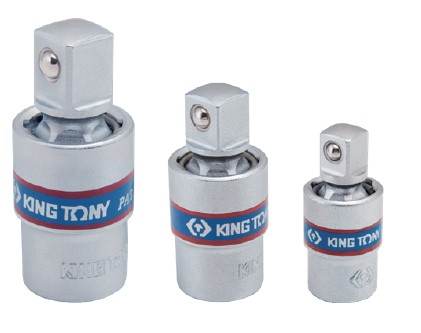

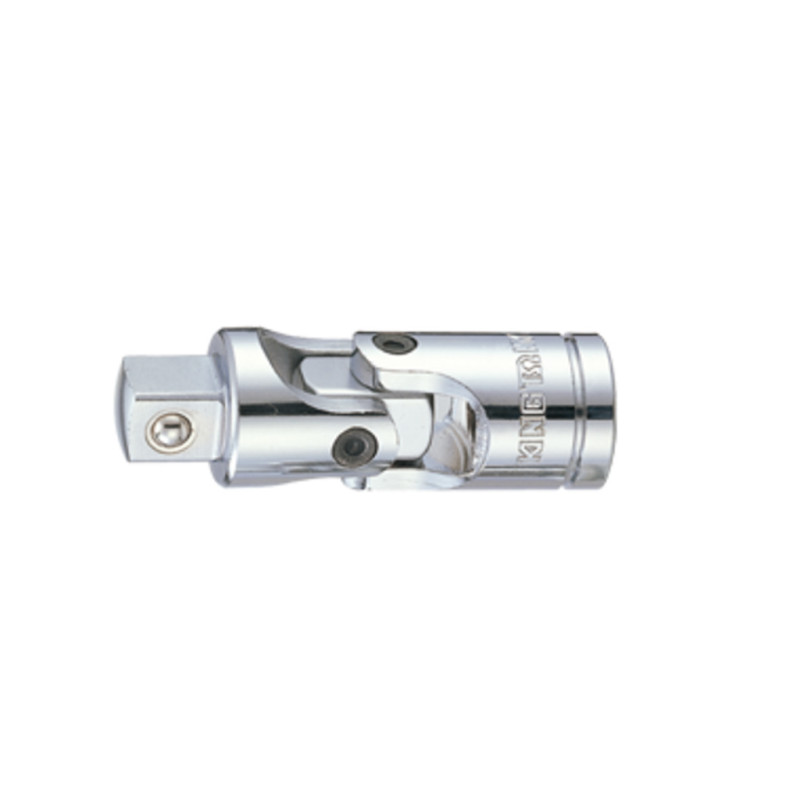

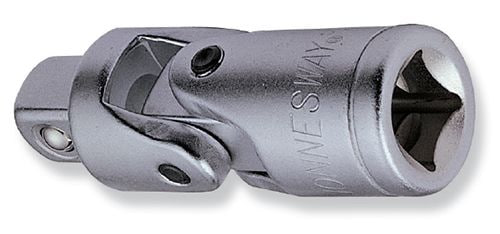

• Стандартный кардан - наиболее распространенный вариант и применяется при ремонте.

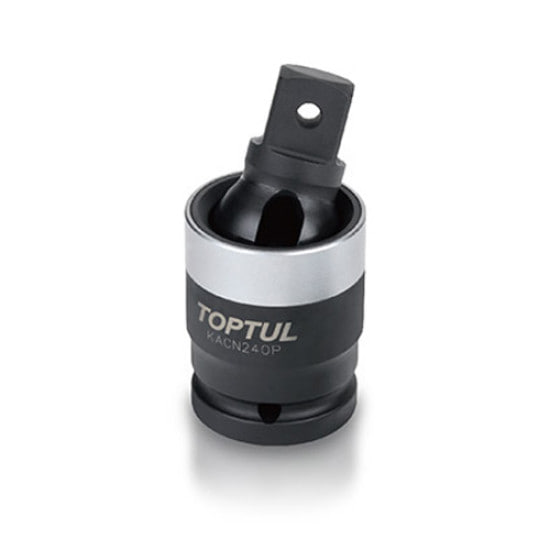

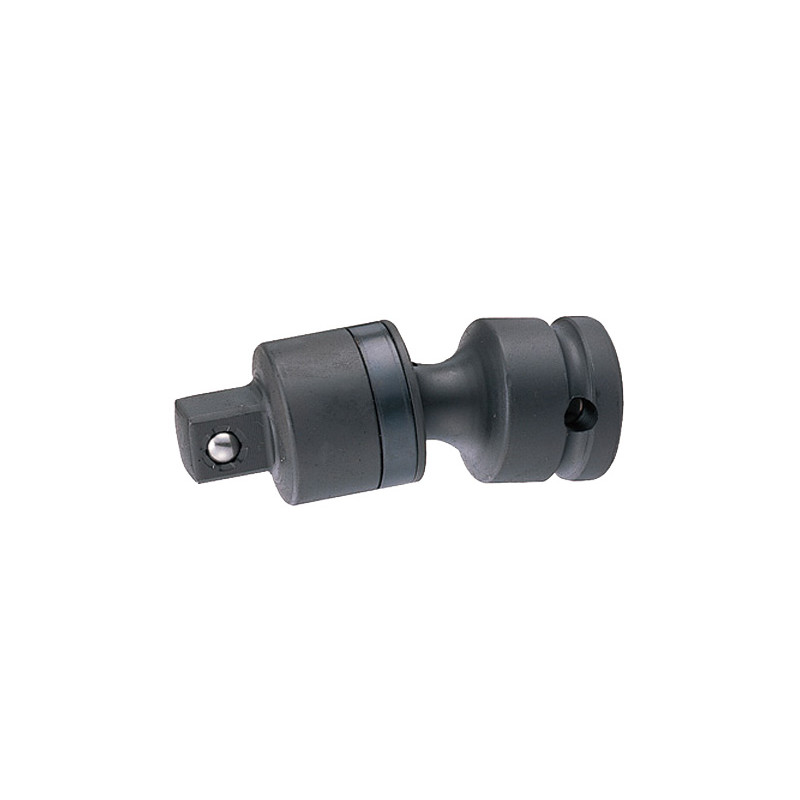

• Усиленный кардан рассчитан на большой износ и используется при обслуживании грузовой техники, промышленного оборудования и спецтехники.
• Кардан с фиксируемым положением позволяет удерживать заданный угол, что облегчает работу в ограниченном пространстве.

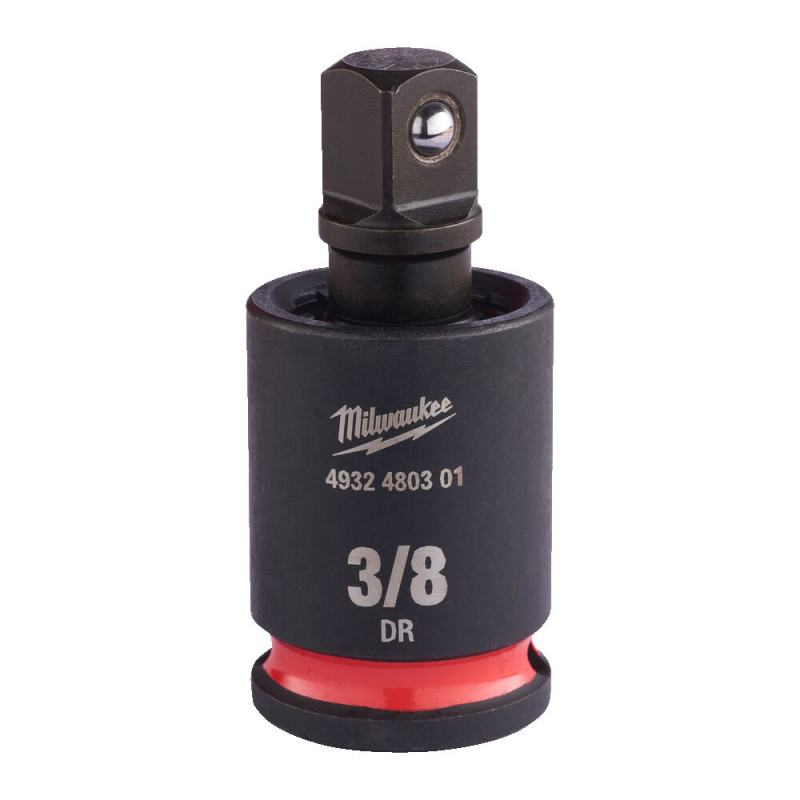

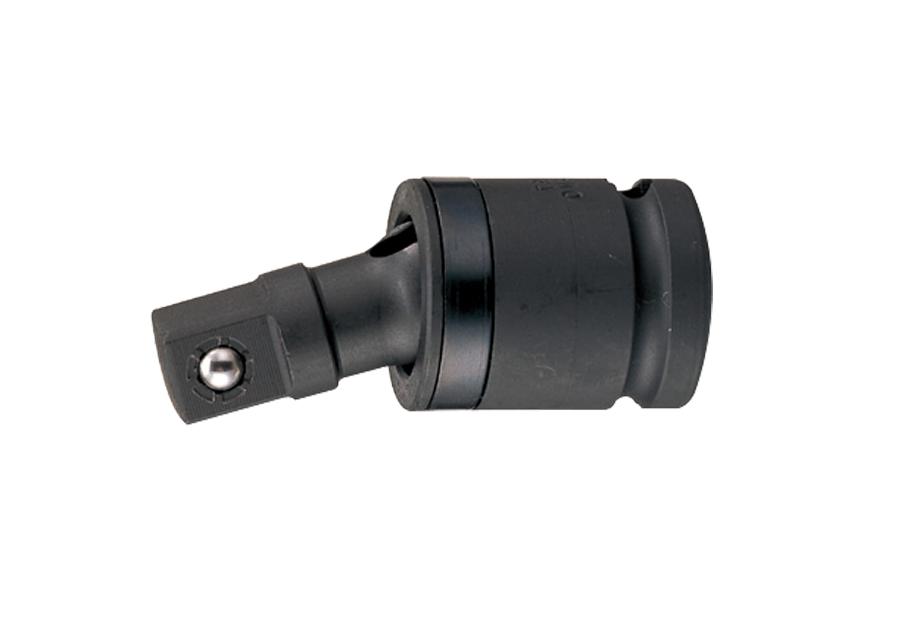

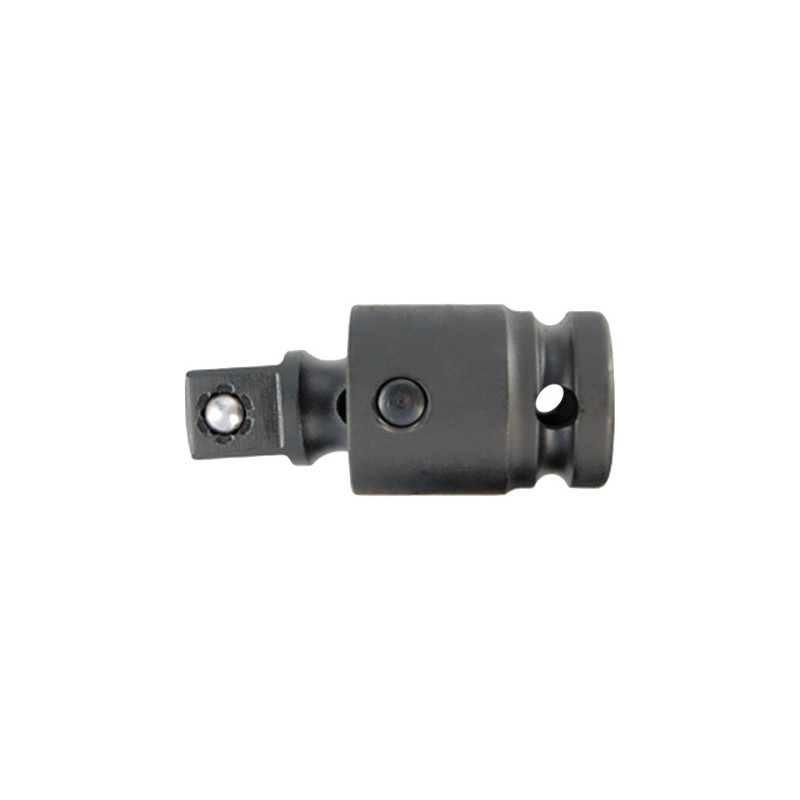

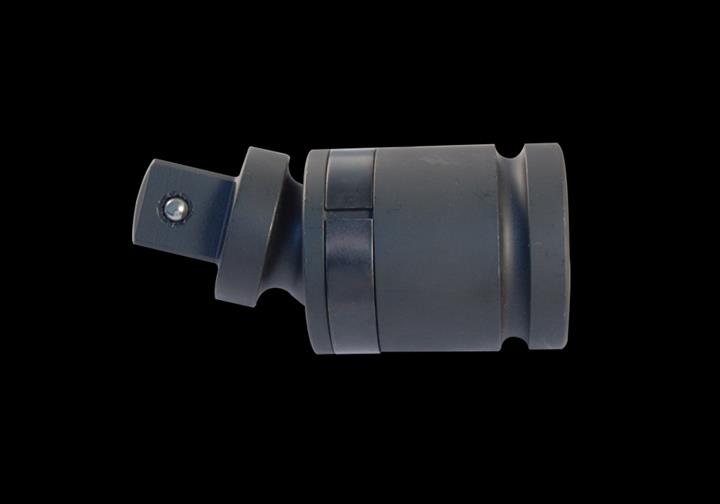

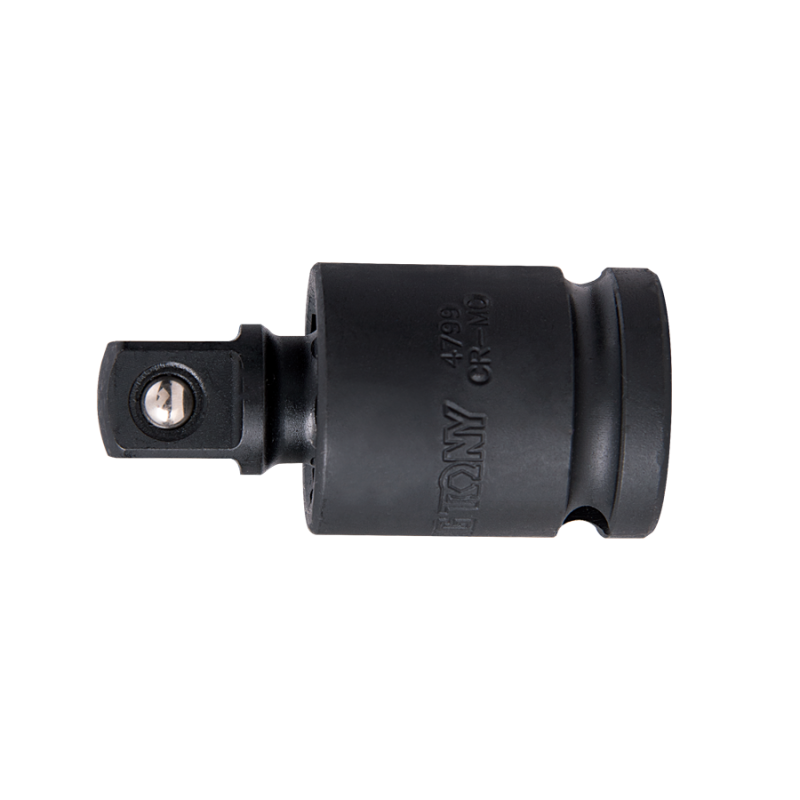

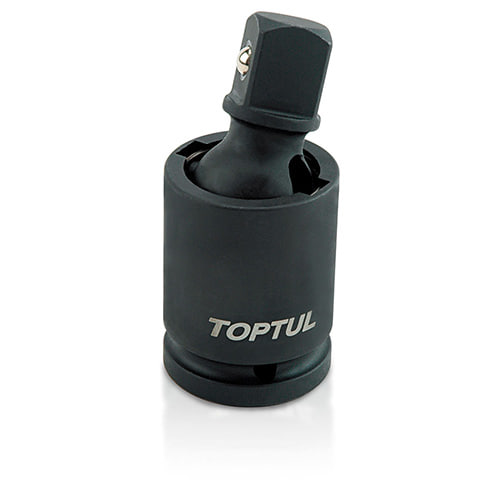

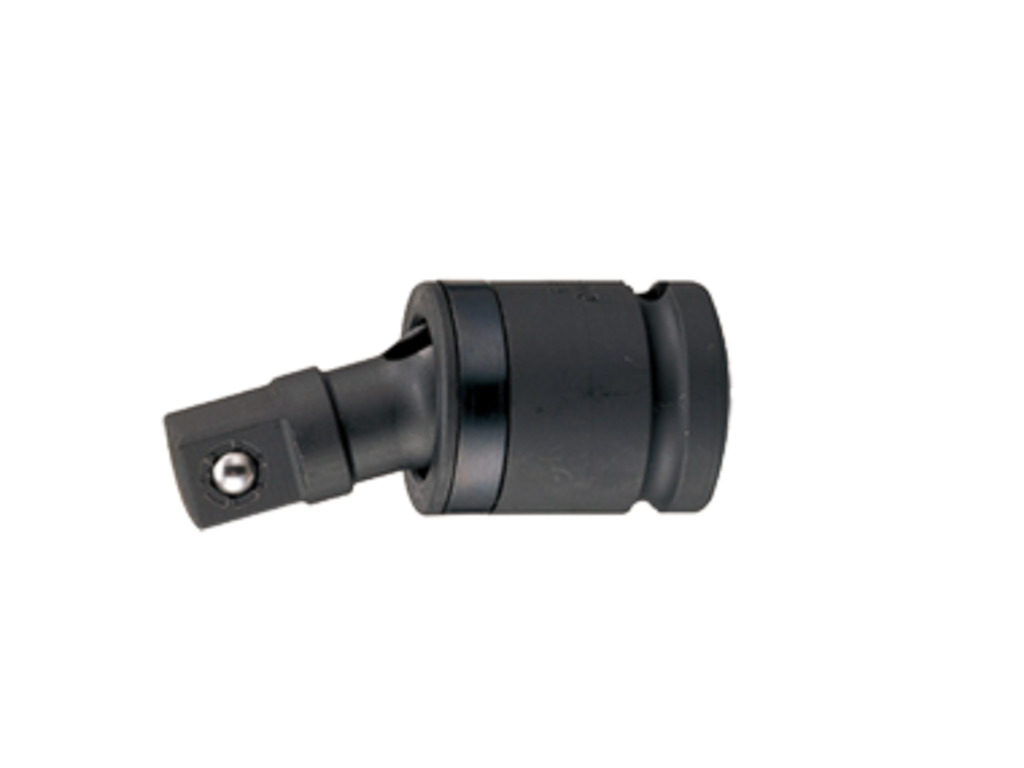

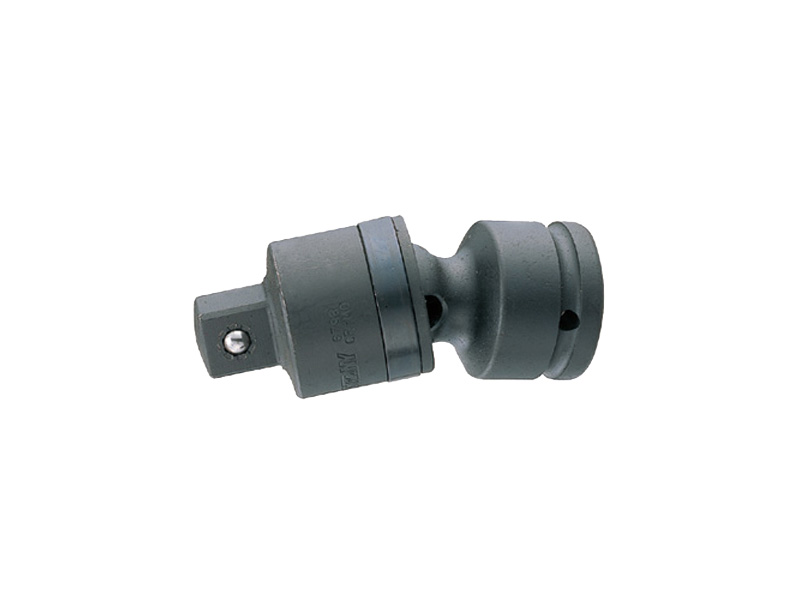

• Ударные модели имеют укрепленный шарнир, увеличенную толщину стенок и специальное защитное покрытие черного цвета, устойчивое к перегрузкам и коррозии.

Как выбрать качественный кардан

При выборе необходимо учитывать не только параметры посадочного квадрата. Важными характеристиками остается материал изготовления, точность обработки, качество термообработки и надежность механизма фиксации головки.

Хороший карданчик отличается следующими признаками:

• отсутствием зазора в сочленении;
• плавной работой, которую обеспечивает шарнир;
• качественным хромовым или фосфатированным покрытием;
• четкой маркировкой размера квадрата;
• надежной фиксацией головки шариковым стопором;
• отсутствием следов литья, трещин и раковин на поверхности.

Если соединение начинает подклинивать или появляется заметный люфт, дальнейшая эксплуатация нежелательна. Изношенный шарнир способен разрушиться под нагрузкой, что нередко приводит к повреждению винта или травме механика.
