Датчик масової витрати повітря (MAF). Все, що вам варто знати

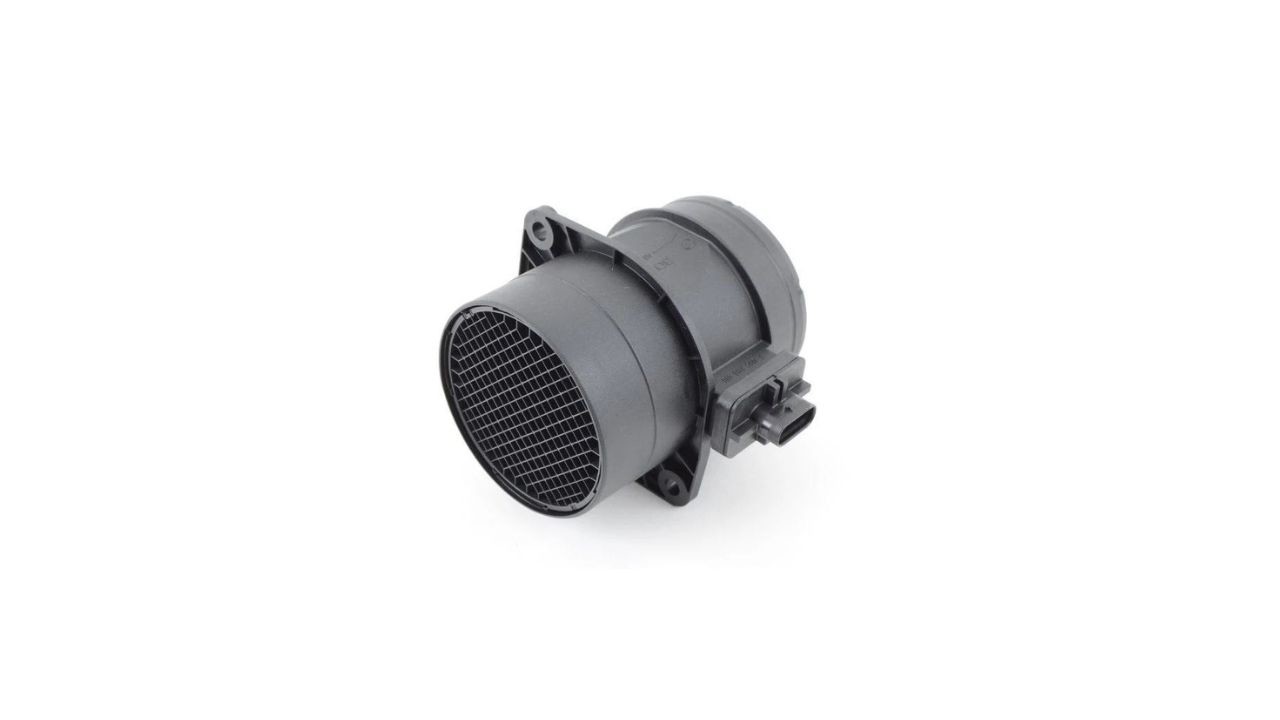

Датчик масової витрати повітря (MAF) є важливим компонентом сучасних автомобільних двигунів. Він вимірює кількість повітря, що надходить у двигун, і передає ці дані до блоку управління двигуном (ECU). Це дозволяє регулювати співвідношення палива та повітря, що забезпечує ефективну роботу двигуна.

Як працює датчик масової витрати повітря MAF

Датчик масової витрати повітря (MAF) використовується для вимірювання кількості повітря, що надходить у двигун внутрішнього згоряння. Він працює за допомогою одного з двох основних принципів: гарячого дроту або гарячої плівки.

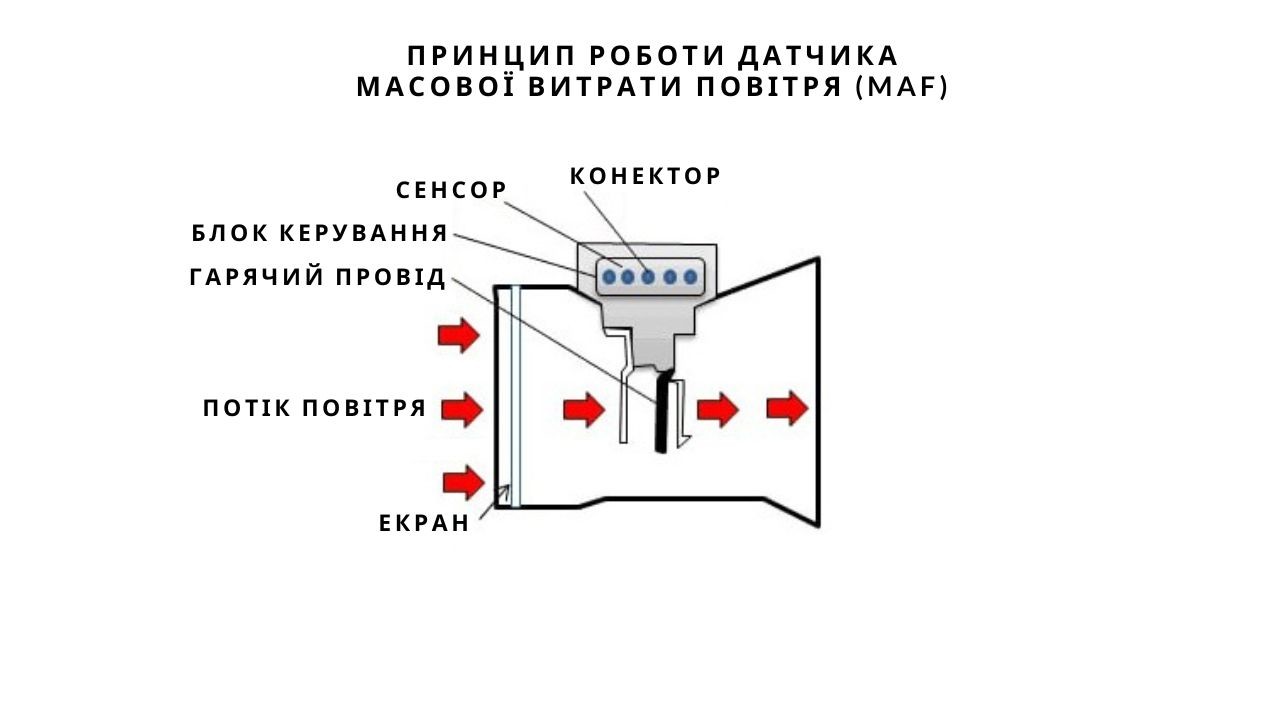

Принцип роботи MAF-датчика з гарячим дротом

• У датчиках цього типу використовується тонкий металевий дріт, який нагрівається електричним струмом. Дріт розташовується у потоці повітря, що надходить у двигун.
• Електронний блок управління (ECU) підтримує дріт на постійній температурі, яка зазвичай вища за температуру навколишнього повітря. Коли повітря проходить через датчик, воно охолоджує дріт, знижуючи його температуру.
• Для підтримки стабільної температури дроту електронна система збільшує струм, що проходить через дріт. Чим більше повітря проходить через датчик, тим більше струму потрібно для нагрівання дроту до заданої температури.
• Величина струму, необхідного для підтримки температури, прямо пропорційна масовій витраті повітря. Таким чином, електронний блок управління отримує дані про об'єм повітря, що надходить у двигун, і використовує їх для регулювання паливної суміші.

Принцип роботи MAF-датчика з гарячою плівкою

• У таких датчиках використовується тонка плівка з резистивного матеріалу, розташована на керамічній підкладці. Плівка також нагрівається електричним струмом.
• Механізм дії схожий на принцип роботи з гарячим дротом. Коли повітря проходить через датчик, воно охолоджує гарячу плівку. Система регулює силу струму, щоб підтримувати постійну температуру плівки.
• Датчики з гарячою плівкою мають вищу точність і меншу інерційність, що дозволяє їм швидше реагувати на зміни об'єму повітря. Вони також менш схильні до забруднення, оскільки плівка розташована на гладкій поверхні.

Отримані дані про масову витрату повітря передаються до електронного блоку управління (ECU), який регулює кількість впорскуваного палива для забезпечення оптимальної роботи двигуна. Це дозволяє досягти ідеального співвідношення повітря-палива, що забезпечує ефективне спалювання палива, зменшення викидів і оптимальну потужність двигуна.

Як MAF-датчик впливає на роботу двигуна

MAF-датчик є одним із ключових компонентів системи управління двигуном, оскільки він визначає кількість повітря, яке надходить у двигун. Ця інформація необхідна для точного розрахунку об'єму палива, яке потрібно для створення оптимальної паливно-повітряної суміші. Від правильності цієї суміші залежить кілька важливих аспектів роботи двигуна:

Точність паливно-повітряної суміші

MAF-датчик передає дані про масову витрату повітря до блоку управління двигуном (ECU). На основі цих даних ECU розраховує кількість палива, необхідного для створення ідеального співвідношення 14,7:1 (повітря до палива) для бензинових двигунів. Це забезпечує ефективне спалювання палива, мінімізуючи викиди шкідливих речовин.

Економія палива та екологічність

Точна робота MAF-датчика дозволяє досягти максимальної економії палива. Якщо датчик працює неправильно, може утворитися збіднена або збагачена суміш. Збіднена суміш (недостатньо палива) призводить до перегріву двигуна та можливого пошкодження компонентів через високі температури. Збагачена суміш (занадто багато палива) спричиняє підвищені витрати на пальне та збільшення викидів СО2 і незгорілих вуглеводнів.

Продуктивність та потужність двигуна

Неправильні дані від MAF-датчика можуть впливати на продуктивність двигуна. Якщо датчик занижує кількість повітря, ECU може подати занадто мало палива, що призведе до втрати потужності. Це може проявлятися у вигляді затримок при прискоренні, млявого розгону та зниження максимальної швидкості. Якщо датчик, навпаки, завищує показники, це може викликати надмірне споживання палива і, як наслідок, підвищене навантаження на каталізатор.

Робота на холостому ходу

Під час роботи на холостому ходу двигун повинен отримувати точну кількість палива для стабільного функціонування. Несправний MAF-датчик може викликати коливання обертів двигуна на холостому ходу або навіть його заглохання, що свідчить про неправильну роботу системи управління.

Захист компонентів двигуна

Правильна робота MAF-датчика також важлива для захисту інших компонентів двигуна, таких як свічки запалювання, поршні та каталізатор. Неправильна паливно-повітряна суміш може призвести до утворення нагару на свічках запалювання та стінках циліндрів, що знижує їхню ефективність і може скоротити термін служби.

Які симптоми несправності датчика MAF

• Індикатор "Check Engine". Несправний датчик може спричинити загоряння індикатора "Check Engine" через неправильно визначену кількість повітря.
• Зниження потужності двигуна. Можливі ознаки включають млявий розгін, повільний відгук на педаль газу та проблеми на холостому ходу.
• Погіршення економії палива. Несправний MAF-датчик може призвести до перевитрати палива через неправильну подачу.
• Нерівномірна робота двигуна. Двигун може працювати нестабільно, особливо на різних обертах, через неправильну подачу паливної суміші.

Які методи чищення та діагностики датчика MAF

Датчик масової витрати повітря (MAF) є чутливим компонентом, який потребує регулярного обслуговування для забезпечення коректної роботи двигуна. Існують декілька методів діагностики та обслуговування MAF-датчика, які допомагають виявити та усунути проблеми.

Діагностика датчика MAF

• Перший крок у діагностиці MAF-датчика — підключення сканера OBD-II до діагностичного порту автомобіля. Цей сканер зчитує коди помилок, які зберігаються в пам'яті блоку управління двигуном (ECU). Якщо датчик MAF працює неправильно, сканер може показати відповідні коди, такі як P0101, P0102 або P0103, що вказують на несправності, пов'язані з датчиком.
• За допомогою сканера також можна перевірити реальні параметри роботи MAF-датчика, такі як масова витрата повітря у грамах на секунду. Порівнюючи ці дані з нормативними значеннями для конкретного двигуна, можна визначити, чи працює датчик коректно.
• Огляд самого датчика на наявність забруднень або фізичних пошкоджень є важливим кроком. Забруднення можуть виникати через осідання пилу, масляного нальоту або інших часток, які впливають на точність вимірювання.

Чищення датчика MAF

• Перед початком чищення необхідно вимкнути двигун і від'єднати акумулятор, щоб уникнути електричних замикань. Датчик потрібно обережно зняти, щоб не пошкодити тендітні компоненти.

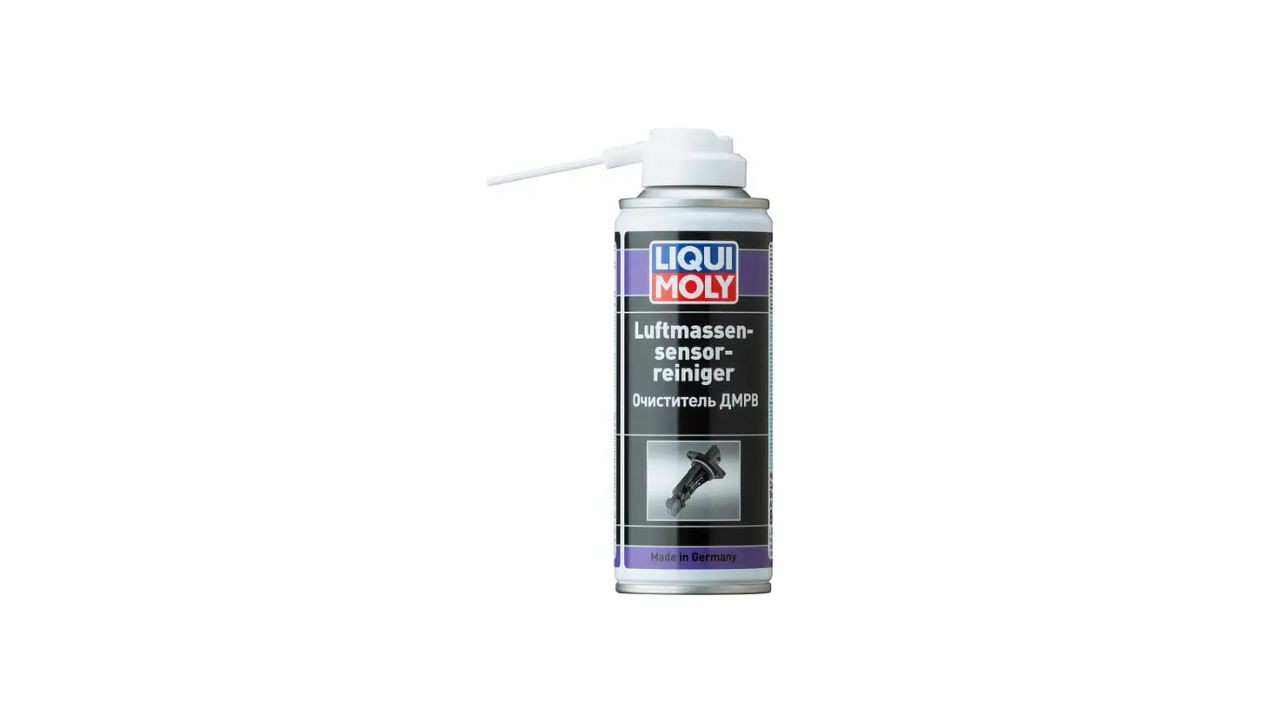

• Використовуйте спеціалізований спрей для чищення MAF-датчиків. Застосування інших засобів, таких як універсальні очищувачі або стиснене повітря, може пошкодити чутливі елементи датчика.
• Під час чищення обережно розпилюйте засіб на сенсорні елементи датчика, уникаючи прямого контакту з ними. Не слід терти або торкатися цих елементів, оскільки це може призвести до їх пошкодження. Дайте датчику висохнути природним шляхом, не використовуючи фени або інші джерела тепла.
• Після того як датчик повністю висохне, його можна встановити на місце. Переконайтеся, що всі кріплення надійно зафіксовані, а роз'єми правильно підключені.

Коли необхідно замінити датчик

• У випадках, коли забруднення не піддаються чищенню або датчик має механічні пошкодження, очищення не допоможе. У таких випадках необхідно замінити датчик на новий.
• Якщо після чищення датчик все одно видає некоректні дані або коди помилок не зникають, це може свідчити про його несправність. Заміна датчика в цьому випадку є єдиним рішенням для відновлення нормальної роботи двигуна.
• З часом навіть найякісніші MAF-датчики можуть зношуватися. Якщо автомобіль пройшов значний пробіг або датчик використовується довгий час, варто розглянути його заміну в рамках планового обслуговування.
