Датчик массового расхода воздуха (MAF). Все, что вам следует знать

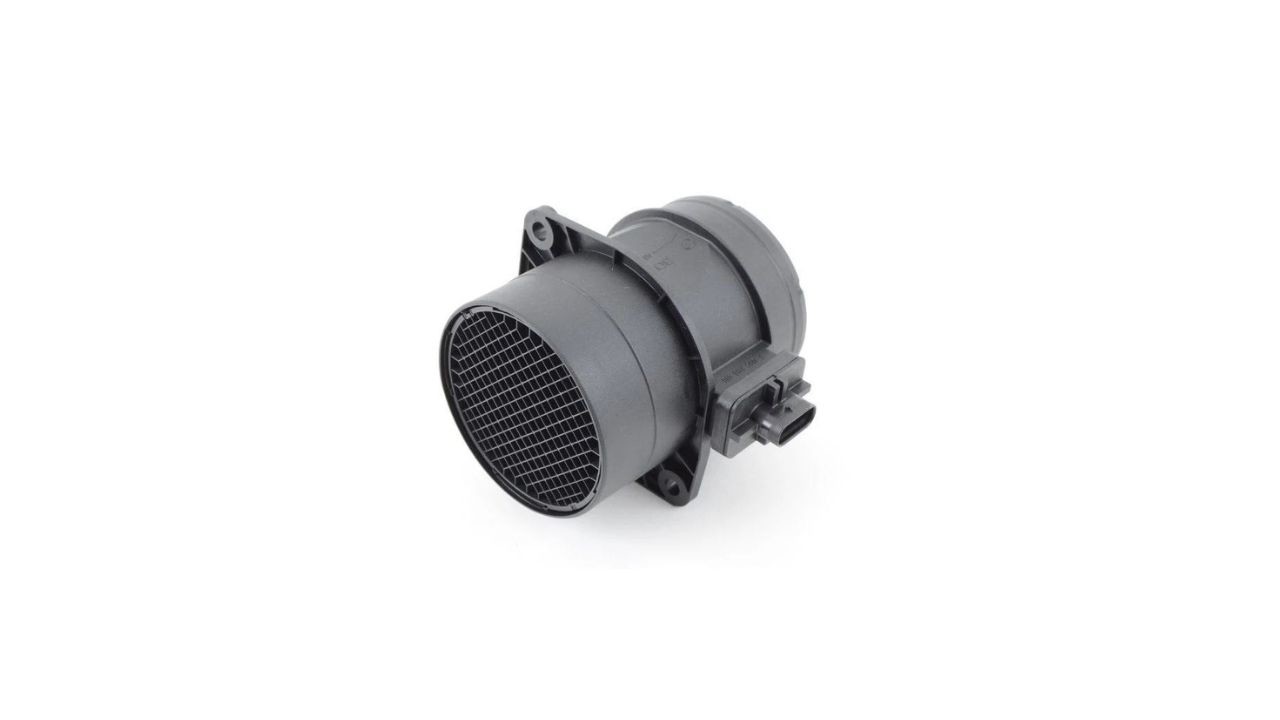

Датчик массового расхода воздуха (MAF) является важнейшим компонентом современных автомобильных двигателей. Он измеряет количество поступающего в двигатель воздуха и передает эти данные в блок управления двигателем (ECU). Это позволяет регулировать соотношение топлива и воздуха, что обеспечивает эффективную работу двигателя.

Как работает датчик массового расхода воздуха MAF

Датчик массового расхода воздуха (MAF) используется для измерения количества воздуха, поступающего в двигатель внутреннего сгорания. Он работает с помощью одного из двух основных принципов: горячей проволоки или горячей плёнки.

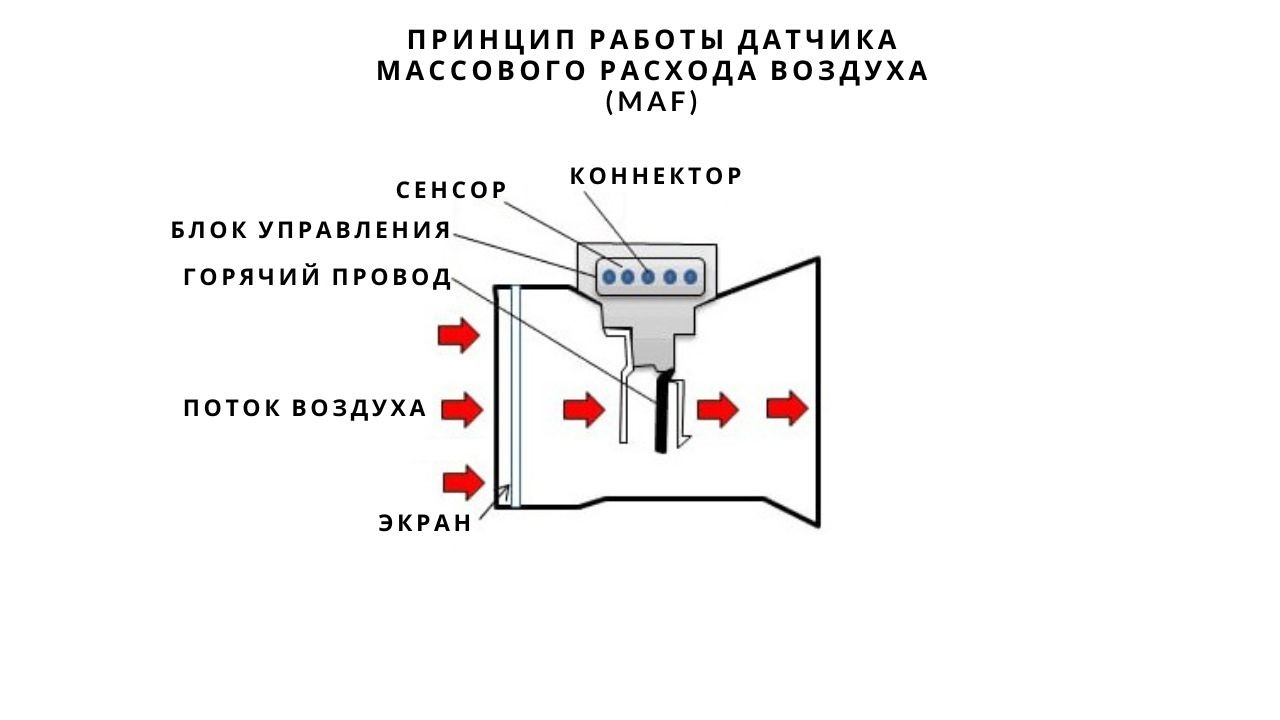

Принцип работы MAF-датчика с горячей проволокой

• В датчиках этого типа используется тонкая металлическая проволока, которая нагревается электрическим током. Проволока располагается в потоке поступающего в двигатель воздуха.
• Электронный блок управления (ECU) поддерживает проволоку на постоянной температуре, которая обычно выше температуры окружающего воздуха. Когда воздух проходит через датчик, он охлаждает проволоку, снижая ее температуру.
• Для поддержания стабильной температуры проволоки электронная система увеличивает проходящий через проволоку ток. Чем больше воздух проходит через датчик, тем больше тока требуется для нагрева проволоки до заданной температуры.
• Величина тока, необходимого для поддержания температуры, прямо пропорциональна массовому расходу воздуха. Таким образом, электронный блок управления получает данные об объеме поступающего в двигатель воздуха и использует их для регулировки топливной смеси.

Принцип работы MAF-датчика с горячей пленкой

• В таких датчиках используется тонкая плёнка из резистивного материала, расположенная на керамической подложке. Пленка также нагревается электрическим током.
• Механизм действия похож на принцип работы с горячей проволокой. Когда воздух проходит через датчик, он охлаждает горячую пленку. Система регулирует силу тока для поддержания постоянной температуры пленки.
• Датчики с горячей пленкой имеют более высокую точность и меньшую инерционность, что позволяет им быстрее реагировать на изменения объема воздуха. Они также менее подвержены загрязнению, так как пленка расположена на гладкой поверхности.

Полученные данные о массовом расходе воздуха передаются в электронный блок управления (ECU), который регулирует количество впрыскиваемого топлива для обеспечения оптимальной работы двигателя. Это позволяет добиться идеального соотношения воздух-топлива, что обеспечивает эффективное сжигание топлива, уменьшение выбросов и оптимальную мощность двигателя.

Как MAF-датчик влияет на работу двигателя

MAF-датчик является одним из ключевых компонентов системы управления двигателем, поскольку он определяет количество воздуха, поступающего в двигатель. Эта информация необходима для точного расчета объема топлива, необходимого для создания оптимальной топливно-воздушной смеси. От правильности этой смеси зависит несколько важных аспектов работы двигателя:

Точность топливно-воздушной смеси

MAF-датчик передает данные о массовом расходе воздуха в блок управления двигателем (ECU). На основе данных ECU рассчитывает количество топлива, необходимого для создания идеального соотношения 14,7:1 (воздух к топливу) для бензиновых двигателей. Это обеспечивает эффективное сжигание топлива, минимизируя выбросы вредных веществ.

Экономия топлива и экологичность

Точная работа MAF-датчика позволяет добиться максимальной экономии топлива. Если датчик работает неправильно, может образоваться обедненная или обогащенная смесь. Обедненная смесь (недостаточно топлива) приводит к перегреву двигателя и возможному повреждению компонентов из-за высоких температур. Обогащенная смесь (слишком много топлива) влечет за собой повышенные расходы на топливо и увеличение выбросов СО2 и несгоревших углеводородов.

Производительность и мощность двигателя

Неправильные данные от MAF-датчика могут влиять на производительность двигателя. Если датчик занижает количество воздуха, ECU может подать слишком мало топлива, что приведет к потере мощности. Это может проявляться в виде задержек при ускорении, вялом разгоне и снижении максимальной скорости. Если датчик, напротив, завышает показатели, это может вызвать чрезмерное потребление топлива и, как следствие, повышенную нагрузку на катализатор.

Работа на холостом ходу

При работе на холостом ходу двигатель должен получать точное количество топлива для стабильного функционирования. Неисправный MAF-датчик может вызвать колебания оборотов двигателя на холостом ходу или даже его заглохание, что свидетельствует о неправильной работе системы управления.

Защита компонентов двигателя

Правильная работа MAF-датчика также важна для защиты других компонентов двигателя, таких как свечи зажигания, поршни и катализатор. Неправильная топливно-воздушная смесь может привести к образованию нагара на свечах зажигания и стенках цилиндров, что снижает их эффективность и может сократить срок службы.

Какие симптомы неисправности датчика MAF

• Индикатор "Check Engine". Неисправный датчик может привести к возгоранию индикатора "Check Engine" из-за неправильно определенного количества воздуха.
• Снижение мощности двигателя. Возможные признаки включают вялый разгон, медленный отклик на педаль газа и проблемы на холостом ходу.
• Ухудшение экономии топлива. Неисправный MAF-датчик может привести к перерасходу топлива из-за неправильной подачи.
• Неравномерная работа двигателя. Двигатель может работать нестабильно, особенно на разных оборотах, из-за неправильной подачи топливной смеси.

Какие методы чистки и диагностики датчика MAF

Датчик массового расхода воздуха (MAF) является чувствительным компонентом, требующим регулярного обслуживания для обеспечения корректной работы двигателя. Есть несколько методов диагностики и обслуживания MAF-датчика, которые помогают выявить и устранить проблемы.

Диагностика датчика MAF

• Первый шаг в диагностике MAF-датчика – подключение сканера OBD-II к диагностическому порту автомобиля. Этот сканер считывает коды ошибок, хранящиеся в памяти блока управления двигателем (ECU). Если датчик MAF работает неправильно, сканер может указать соответствующие коды, такие как P0101, P0102 или P0103, указывающие на неисправности, связанные с датчиком.
• С помощью сканера можно проверить реальные параметры работы MAF-датчика, такие как массовый расход воздуха в граммах в секунду. Сравнивая данные с нормативными значениями для конкретного двигателя, можно определить, работает ли датчик корректно.
• Обзор самого датчика на наличие загрязнений или физических повреждений является важным шагом. Загрязнения могут возникать из-за оседания пыли, масляного налета или других частиц, влияющих на точность измерения.

Чистка датчика MAF

• Перед началом чистки выключите двигатель и отсоедините аккумулятор, чтобы избежать электрических замыканий. Датчик нужно осторожно снять, чтобы не повредить хрупкие компоненты.

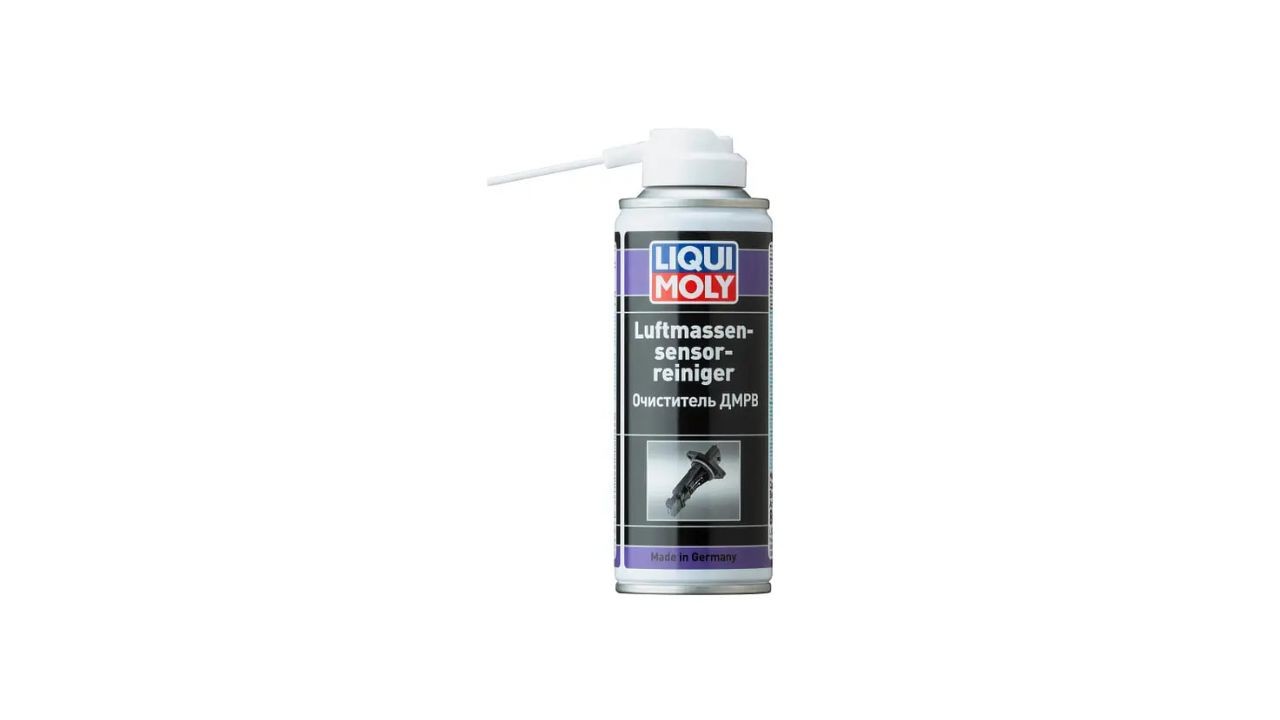

• Используйте специализированный спрей для очистки MAF-датчиков. Применение других средств, таких как универсальные очистители или сжатый воздух может повредить чувствительные элементы датчика.
• При чистке осторожно распыляйте средство на сенсорные датчики, избегая прямого контакта с ними. Не следует тереть или касаться этих элементов, так как это может привести к их повреждению. Дайте датчику высохнуть естественным путём, не используя фены или другие источники тепла.
• После того, как датчик полностью высохнет, его можно установить на место. Убедитесь, что все крепления надежно зафиксированы, а разъемы правильно подключены.

Когда необходимо заменить датчик

• В случаях, когда загрязнения не подвергаются чистке или датчик имеет механические повреждения, очистка не поможет. В таких случаях необходимо заменить датчик новым.
• Если после чистки датчик все равно выдает некорректные данные или коды ошибок не исчезают, это может свидетельствовать о его неисправности. Замена датчика в этом случае является единственным решением для возобновления нормальной работы двигателя.
• Со временем даже самые качественные MAF-датчики могут изнашиваться. Если автомобиль прошел значительный пробег или используется долгое время, следует рассмотреть его замену в рамках планового обслуживания.
