Все що потрібно знати про автомобільні домкрати

Новий автомобіль, за всіх його переваг, не завжди засіб пересування. На дорозі та в гаражі вистачає ситуацій, коли він перетворюється на нерухомість буквально. Залежно від умінь автолюбитель або усуває неприємну перешкоду самостійно, або звертається до фахівців. І в тому і в іншому випадку окремі види ремонту припускають підйом авто вище його звичайного рівня. У цій справі підтримку нам надають домкрати.

Характеристики домкратів

На сьогоднішній день автомобільне людство має в своєму розпорядженні чотири базові види домкратів: гідравлічні, пневматичні, гвинтові та рейкові. Чому базовими – бо кожен вид передбачає кілька різновидів.

Кожен з них має наступні характеристики:

• Вантажопідйомність – характеризує максимально можливу вагу вантажу, що піднімається.
• Висота підхвату – мінімальна відстань між опорною поверхнею (землею, підлогою) та підхватом (опорною точкою домкрата) у нижньому робочому положенні, відповідно – нижньою кромкою вантажу. У автомобільному розрізі це кліренс.
• Висота підйому – максимальна відстань від опорної поверхні до підхоплення у верхньому робочому положенні.
• Робочий хід – відстань між нижнім та верхнім робочим положенням підхвату.
• Власна вага – вага домкрата у робочому стані.

Для деяких видів домкратів актуальна також характеристика передавального числа - наприклад співвідношення площі плунжера гідравлічного насоса з площею піднімального плунжера в гідравлічних домкратах. Від нього залежить зусилля на ручці домкрата з ручним підкачуванням або потужність двигуна електричного насоса.

Гідравлічний домкрат

Як випливає з назви, принцип дії таких домкратів використовує рідину, а точніше – принцип судин, що сполучаються. Як робочої рідини зазвичай використовують гідравлічне масло.

Конструкція  гідравлічного домкрата

Качаючи насос вручну або за допомогою електрики, користувач заповнює маслом нижню частину циліндра і піднімає поршень вгору. Характерна та необхідна деталь такого домкрата – перепускний клапан, що складається, у свою чергу, із всмоктувального та нагнітального клапанів. Саме вони дозволяють створювати та підтримувати тиск у робочому циліндрі.

Всмоктуючий елемент розташований на патрубку резервуара та перешкоджає поверненню рідини в резервуар при опусканні плунжера насоса. Нагнітальний, відповідно – на патрубку циліндра, він не дає гідравлічній рідині залишити циліндр під час підйому насосного плунжера. Відкриваючи клапан за допомогою гвинта, можна скинути тиск і опустити вантаж на землю. Власне – надійна та перевірена часом конструкція.

Особливості гідравлічного домкрату

Важлива особливість гідравліки – робочий матеріал, що не стискається, тобто рідина. Звідси – плавність підйому та опускання, фіксація вантажу на необхідній висоті та точність гальмування. Крім цього, гідравлічні домкрати мають високу, до 80%, ККД і значну, до 100 і більше тонн, вантажопідйомність при відносно малому зусиллі на плунжері насоса.

Як це зазвичай буває, недоліки походять з переваг. Гідравлічні домкрати відносно повільні – один робочий цикл насоса відповідає невеликій висоті підйому. Ще один недолік – складність зберігання та транспортування. Вертикальний гідравлічний домкрат можна зберігати і перевозити тільки у вертикальному положенні інакше робоча рідина може залишити відведений їй об'єм і довільно розтектися по навколишній дійсності.

Пляшковий або вертикальний гідравлічний домкрат

Сфера застосування таких домкратів досить широка в силу великого діапазону ваг, що піднімаються - від 2-х до 100 тонн. Особливо широко застосовують "пляшки" у вантажному автотранспорті. Крім основних переваг гідравлічного домкрата, вертикальний має ще кілька - це компактність, універсальність застосування і велика площа опори. З недоліків – вже згадана вимога щодо зберігання та транспортування.

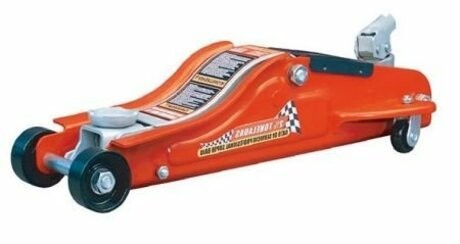

Підкатний домкрат

В основі такого домкрата лежить той же принцип, що й у пляшкового з тією лише відмінністю, що вісь циліндра знаходиться не у вертикальній осі, а поршень не поєднаний безпосередньо з підхватом і приводить у дію підйомний важіль.

Підкатним такий домкрат названий тому, що є візком на колесах і здатний котиться по рівній поверхні. При підйомі важеля та підхоплення домкрат зміщується або «підкочується» під вантаж, у нашому випадку – під автомобіль. Звідси й назва. У рух такий домкрат наводиться тим же хитанням важеля, що і пляшковий, опускається так само поворотом клапанного гвинта.

Якщо придивитися до ручки на ілюстрації, можна побачити перегородку в торці трубки. При необхідності опустити автомобіль або інший вантаж вниз, трубчасту рукоятку насаджують на клапанний гвинт, а перегородка входить до пазу цього гвинта – щось на зразок викрутки навпаки. Обертаючи навколо своєї осі рукоятку, користувач відповідно обертає і гвинт, скидаючи тиск у робочому циліндрі та опускаючи вантаж на необхідну висоту.

Найчастіше підкатні домкрати можна зустріти на станціях шиномонтажу – вони ідеально підходять для підйому однієї сторони автомобіля, досить швидкі у роботі та встановленні. Недоліки у такої конструкції виникають із самої назви – для роботи підкатному домкрату необхідна рівна тверда поверхня, асфальт або бетон. Крім цього – значний розмір та маса, возити такий агрегат в автомобілі не дуже зручно. Тож саме їм місце – шиномонтаж та СТО.

Трансмісійний домкрат

Підхоплення такого домкрата оснащено спеціальною поворотною рамою. Тут у всій красі демонструє себе точність і плавність ходу гідравлічних домкратів. Монтована або демонтована коробка передач автомобіля може бути точно зафіксована у вертикальній та горизонтальній площині в необхідному положенні.

Пневматичний домкрат

На відміну від гідравліки, пневматичний домкрат як робоче тіло використовує повітря.

Конструктивно, пневматика це або ж насос і поршень в циліндрі, або пневматична подушка. В автомобільній справі такі домкрати використовуються мало через особливості робочого тіла - повітря здатне стискатися і його важче, ніж рідина, утримати в закритому обсязі. З іншого боку, пневматичний домкрат у вигляді пневмоподушки здатний дістатися важкодоступних місць при малій відстані між опорою і вантажем і при цьому має велику площу підхоплення. Найчастіше такі домкрати використовують для аварійних та рятувальних робіт.

Механічні домкрати

Саме такими домкратами комплектуються практично усі сучасні автомобілі. Діє він до смішного просто – фактично це струбцина, що стискає два шарнірно закріплені плечі. Злам та відповідний протилежний рух пари плечей щодо один одного і є власне корисною дією домкрата.

Конструкція механічного домкрату

Компактність, мала власна вага, простота в роботі і не в останню чергу, дешевизна визначили місце таких домкратів у багажниках легкових автомашин. Більше того, багато моделей мають спеціальний профіль ніші запасного колеса для укладання та фіксації там ромбового домкрата. Ще одна перевага такої конструкції - мала висота підхвату, тобто машина з низьким кліренсом і пробитим колесом може бути піднята таким домкратом без особливих проблем.

Але вони мають недоліки:

• Наявність силових зчленувань, що труться. Шарнір, що пересувається гвинтом, його різьблення і різьблення самого гвинта піддаються значним механічним навантаженням. Ступінь підгонки пари шарнір-гвинт повинен бути дуже точним, щоб уникнути перекосів і заклинювання, що, у свою чергу, робить цю пару вкрай чутливою до сторонніх частинок і предметів, а також до наявності мастила.
• Мала піднімається вага. Штатний домкрат найчастіше призначений для підняття вантажу вагою до півтори тонни, вагою більше за це можна зірвати різьблення гвинта або шарніра. Якщо додати сюди низький (30-40%) ККД та значне зусилля на рукоятці, то стане зрозуміло – великій вазі ромбовий домкрат не товариш.
• Низька стабільність такого домкрата. Для його використання категорично необхідні колісні упори, а сам автомобіль має стояти на максимально горизонтальній поверхні. Крім того, сама поверхня повинна бути дуже твердою інакше при найменшому перекосі установки домкрат сам себе укладає набік, продавлюючи те, на чому він стоїть гранями опори.

Загалом ромбові домкрати міцно посіли своє місце у багажниках автомобілів. Можливо, це найбільш підходящий варіант підйомного пристрою для дрібного ремонту та заміни колеса прямо на дорозі.

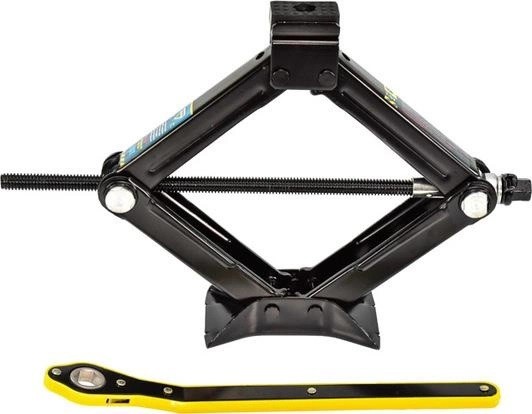

Ромбовий гвинтовий домкрат

Принцип дії таких підйомних пристроїв відомий людству з часів Архімеда. Зокрема, за допомогою архімедового гвинта піднімали воду. Гвинтовий домкрат використовує той же принцип - на гвинті шарнірно закріплено плече підхвату, при обертанні гвинта плече переміщається по ньому вгору або вниз, залежно від напрямку обертання. Розрізняють вертикальні та горизонтальні (ромбові) гвинтові домкрати.

Рейкові домкрати

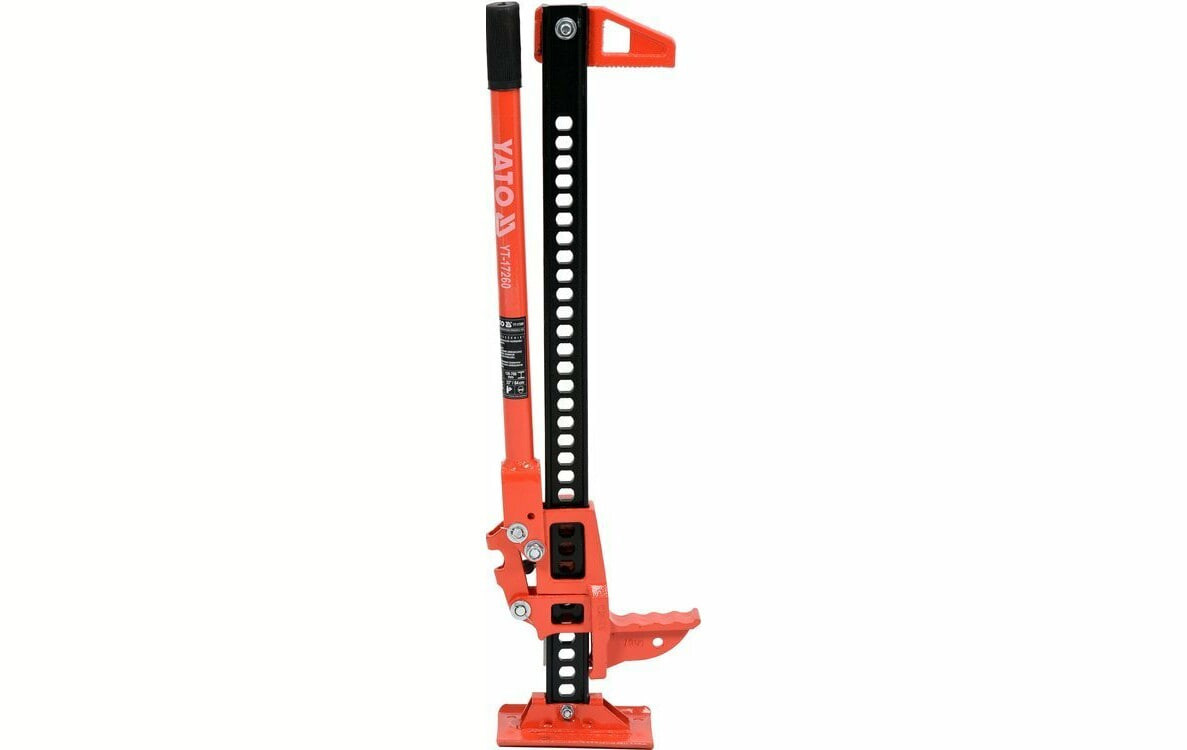

В основі такого пристрою – вертикальна рейка із зубцями або, як показано на ілюстрації – отворами.

Підхоплення рейкового домкрата переміщається у вертикальній площині або за допомогою важеля, що коливається, або зубчастої шестерні, що обертається - тоді замість важеля у домкрата ручка обертання.

Рейкові домкрати знайшли своє застосування головним чином у вантажному автотранспорті. Причин цьому кілька – насамперед велика вантажопідйомність та робочий хід. Не останнє місце займає і високий ККД пристрою, що сягає 85%. Однак конструкція рейкового домкрата несе і ряд недоліків, найбільш значущим з яких є розмір домкрата – у багажнику легкової машини йому буде явно тісно.

Який автомобільний домкрат обрати

Вибір домкрата залежить від кількох факторів: типу автомобіля, умов використання та бюджету. Розглянемо основні критерії вибору домкрата.

• Тип автомобіля. Для легкових автомобілів підходять механічні або підкатні домкрати. Вони легкі і компактні. Для позашляховиків або вантажних автомобілів краще обрати гідравлічний або рейковий домкрат. Вони забезпечують більшу вантажопідйомність і висоту підйому.
• Умови використання. Якщо ви часто міняєте колеса на трасі або в польових умовах, механічний або пляшковий домкрат буде найкращим вибором. Вони не займають багато місця й прості в експлуатації.
• Бюджет. Механічні домкрати зазвичай найдешевші, але мають обмежену вантажопідйомність і висоту підйому. Підкатні домкрати коштують дорожче, але пропонують більше можливостей. Гідравлічні та рейкові домкрати — найдорожчі, але забезпечують максимальний комфорт та ефективність.
