Все что нужно знать об автомобильных домкратах

Новый автомобиль, при всех его достоинствах, не всегда средство передвижения. На дороге и в гараже хватает ситуаций, когда он превращается в недвижимость буквально. В зависимости от умений автолюбитель либо устраняет досадную помеху самостоятельно, либо обращается к специалистам. И в том и в другом случае отдельные виды ремонта предполагают подъем авто выше его обычного уровня. В этом деле поддержку нам оказывают домкраты.

Характеристики домкратов

На сегодняшний день автомобильное человечество располагает четырьмя базовыми видами домкратов: гидравлическими, пневматическими, винтовыми и реечными. Почему базовыми – потому что практически каждый вид предполагает несколько разновидностей.

Каждый из них имеет следующие характеристики:

• Грузоподъемность – характеризует максимально возможный вес поднимаемого груза.
• Высота подхвата – минимальное расстояние между опорной поверхностью (землей, полом) и подхватом (опорной точкой домкрата) в нижнем рабочем положении, соответственно - нижней кромкой груза. В автомобильном разрезе это клиренс.
• Высота подъема – максимальное расстояние от опорной поверхности до подхвата в верхнем рабочем положении.
• Рабочий ход – расстояние между нижним и верхним рабочим положением подхвата.
• Собственный вес – вес домкрата в рабочем состоянии.

Для некоторых видов домкратов актуальна так же характеристика передаточного числа – например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах. От него зависит усилие на рукоятке домкрата с ручной подкачкой или мощность двигателя электрического насоса.

Гидравлический домкрат

Как следует из названия, принцип действия таких домкратов использует жидкость, а точнее – принцип сообщающихся сосудов. В качестве рабочей жидкости обычно используют гидравлическое масло.

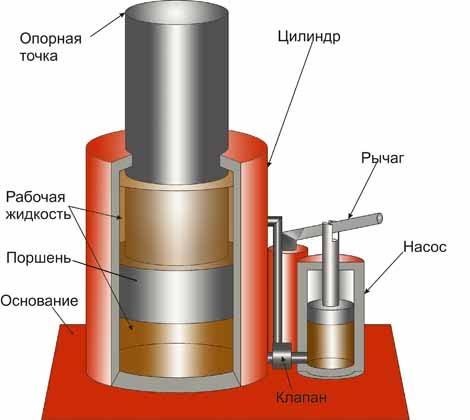

Конструкция гидравлического домкрата

Качая насос вручную или с помощью электричества, пользователь заполняет маслом нижнюю часть цилиндра и поднимает поршень вверх. Характерная и необходимая деталь такого домкрата – перепускной клапан, состоящий, в свою очередь, из всасывающего и нагнетательного клапанов. Именно они позволяют создавать и поддерживать давление в рабочем цилиндре.

Всасывающий компонент расположен на патрубке резервуара и препятствует возврату жидкости в резервуар при опускании плунжера насоса. Нагнетательный, соответственно – на патрубке цилиндра, он не дает гидравлической жидкости покинуть цилиндр при подъеме насосного плунжера. Открывая клапан с помощью винта можно сбросить давление и опустить груз на землю. Собственно – надежная и проверенная временем конструкция.

Особенности гидравлического домкрата

Важная особенность гидравлики – несжимаемый рабочий материал, то есть жидкость. Отсюда – плавность подъема и опускания, фиксация груза на необходимой высоте и точность торможения. Кроме этого, гидравлические домкраты обладают высоким, до 80%, КПД и значительной, до 100 и более тонн, грузоподъемностью при относительно малом усилии на плунжере насоса.

Как это обычно бывает, недостатки проистекают из достоинств. Гидравлические домкраты относительно медлительны – один рабочий цикл насоса соответствует небольшой высоте подъема. Еще один недостаток – сложность хранения и  транспортировки. Вертикальный гидравлический домкрат можно хранить и перевозить только в вертикальном положении иначе рабочая жидкость может покинуть отведенный ей объем и произвольно растечься по окружающей действительности.

Бутылочный или вертикальный гидравлический домкрат

Сфера применения таких домкратов достаточно широка в силу большого диапазона поднимаемых весов – от 2-х до 100 тонн. Особенно широко применяют «бутылки» в грузовом автотранспорте. Помимо основных достоинств гидравлического домкрата, вертикальный обладает еще несколькими – это компактность, универсальность применения и большая площадь опоры. Из недостатков – уже упомянутое требование по хранению и транспортировке.

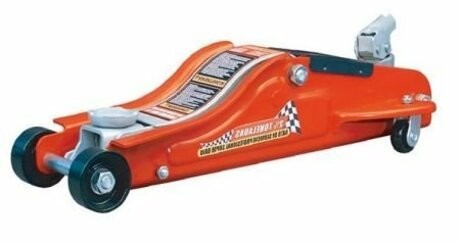

Подкатной домкрат

В основе такого домкрата лежит тот же принцип, что и у бутылочного с тем лишь отличием, что ось цилиндра находится не в вертикальной оси, а поршень не совмещен напрямую с подхватом и приводит в действие подъемный рычаг.

Подкатным такой домкрат назван потому, что представляет собой тележку на колесах и способен катится по ровной поверхности. При подъеме рычага и подхвата, домкрат смещается или «подкатывается» под груз, в нашем случае – под автомобиль. Отсюда и название. В движение такой домкрат приводится тем же качанием рычага, что и бутылочный, опускается так же – поворотом клапанного винта.

Если присмотреться к рукоятке на иллюстрации, можно увидеть перегородку в торце трубки. При необходимости опустить автомобиль или другой груз вниз, трубчатую рукоятку насаживают на клапанный винт, а перегородка входит в паз этого винта – что-то вроде отвертки наоборот. Вращая вокруг своей оси рукоятку, пользователь соответственно вращает и винт, сбрасывая давление в рабочем цилиндре и опуская груз на необходимую высоту.

Чаще всего подкатные домкраты можно встретить на станциях шиномонтажа – они идеально подходят для подъема одной стороны автомобиля, достаточно быстры в работе и установке. Недостатки у такой конструкции проистекают из самого названия – для работы подкатному домкрату необходима ровная твердая поверхность, асфальт или бетон. Кроме этого – значительный размер и масса, возить такой агрегат в автомобиле не очень удобно. Так что самое им место – шиномонтаж и СТО.

Трансмиссионный домкрат

Подхват такого домкрата оснащен специальной поворотной рамой. Тут во всей красе показывает себя точность и плавность хода гидравлических домкратов. Монтируемая либо демонтируемая коробка передач автомобиля может быть точно зафиксирована в вертикальной и в горизонтальной плоскости в необходимом положении.

Пневматический домкрат

В отличие от гидравлики, пневматический домкрат в качестве рабочего тела использует воздух.

Конструктивно, пневматика это либо те же насос и поршень в цилиндре, либо пневматическая подушка. В автомобильном деле такие домкраты используются мало в силу особенностей рабочего тела – воздух способен сжиматься и его труднее, чем жидкость, удержать в закрытом объеме. С другой стороны, пневматический домкрат в виде пневмоподушки способен добраться до труднодоступных мест при малом расстоянии между опорой и грузом и при этом имеет большую площадь подхвата. Чаще всего такие домкраты используют для аварийных и спасательных работ.

Механические домкраты

Именно такими домкратами комплектуются практически все современные автомобили. Действует он до смешного просто – фактически это струбцина, сжимающая два шарнирно закрепленных плеча. Излом и соответствующее противоположное движение пары плеч относительно друг друга и является собственно полезным действием домкрата.

Конструкция механического домкрата

Компактность, малый собственный вес, простота в работе и не в последнюю очередь, дешевизна определили место таких домкратов в багажниках легковых автомашин. Более того, многие модели имеют специальный профиль ниши запасного колеса для укладки и фиксации там ромбового домкрата. Еще одно достоинство такой конструкции – малая высота подхвата, то есть машина с низким клиренсом и пробитым колесом может быть поднята таким домкратом без особых проблем.

Але вони мають недоліки:

• Наличие трущихся силовых сочленений. Шарнир, передвигающийся по винту, его резьба и резьба самого винта подвергаются значительным механическим нагрузкам. Степень подгонки пары шарнир-винт должна быть очень точной во избежание перекосов и заклинивания, что, в свою очередь, делает эту пару крайне чувствительной к посторонним частицам и предметам, а так же к наличию смазки.
• Малый поднимаемый вес. Штатный домкрат чаще всего предназначен для поднятия груза весом до полутора тонн, весом больше этого можно сорвать резьбу винта или шарнира. Если добавить сюда низкий (30-40%) КПД и значительное усилие на рукоятке, то станет понятно – большому весу ромбовый домкрат не товарищ.
• Низкая устойчивость такого домкрата. Для его использования категорически необходимы колесные упоры, а сам автомобиль должен стоять на максимально горизонтальной поверхности. Кроме того, сама поверхность должна быть очень твердой иначе при малейшем перекосе установки  домкрат сам себя укладывает набок, продавливая то, на чем он стоит гранями опоры.

В целом ромбовые домкраты прочно заняли свое место в багажниках автомобилей. Возможно, это наиболее подходящий вариант подъемного устройства для мелкого ремонта и замены колеса на прямо на дороге.

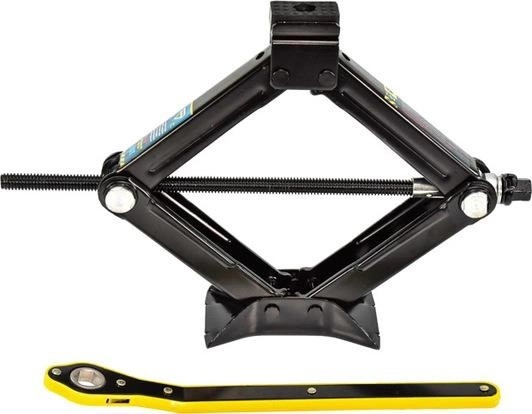

Ромбовый винтовой домкрат

Принцип действия таких подъемных устройств известен человечеству еще со времен Архимеда. В частности с помощью архимедова винта поднимали воду. Винтовой домкрат использует тот же принцип – на винте шарнирно закреплено плечо подхвата, при вращении винта плечо перемещается по нему вверх или вниз, в зависимости от направления вращения. Различают вертикальные и горизонтальные (ромбовые) винтовые домкраты.

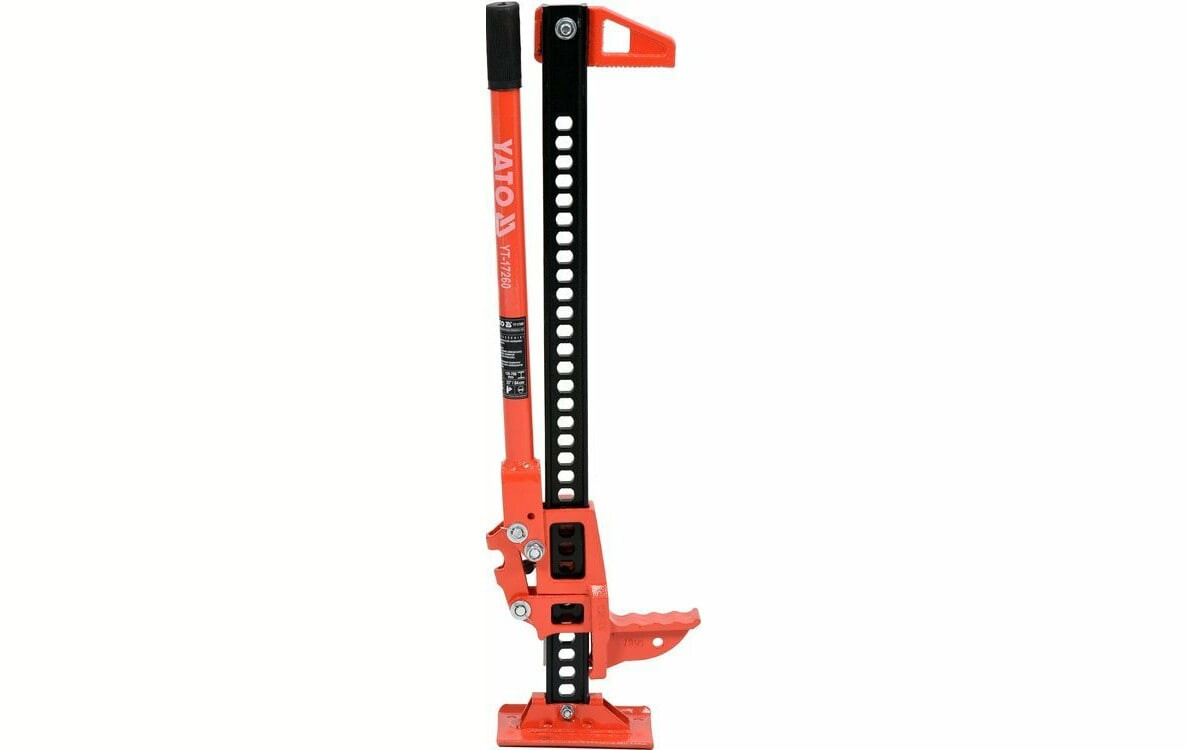

Реечные домкраты

В основе такого устройства – вертикальная рейка с зубцами или, как показано на иллюстрации – отверстиями.

Подхват реечного домкрата перемещается в вертикальной плоскости либо с помощью качающегося рычага, либо вращающейся зубчатой шестерни – тогда вместо рычага у домкрата ручка вращения.

Реечные домкраты нашли свое применение главным образом в грузовом автотранспорте. Причин этому несколько – в первую очередь большая грузоподъемность и рабочий ход. Не последнее место занимает и высокий КПД устройства, достигающий 85%. Однако конструкция реечного домкрата несет и ряд недостатков, наиболее значимым из которых является размер домкрата – в багажнике легковой машины ему будет явно тесно.

Какой автомобильный домкрат выбрать

Выбор домкрата зависит от нескольких факторов: типа автомобиля, условий использования и бюджета. Рассмотрим главные аспекты выбора домкрата.

• Тип автомобиля. Для легковых автомобилей подходят механические или подкатные домкраты. Они легкие и компактные. Для внедорожников или грузовиков лучше выбрать гидравлический или реечный домкрат. Они обеспечивают большую грузоподъемность и высоту подъема.
• Условия использования. Если вы часто меняете колеса на трассе или полевых условиях, механический или бутылочный домкрат будет лучшим выбором. Они не занимают много места и просты в эксплуатации.
• Бюджет. Механические домкраты обычно самые дешевые, но обладают ограниченной грузоподъемностью и высотой подъема. Подкатные домкраты стоят подороже, но предлагают больше возможностей. Гидравлические и реечные домкраты – самые дорогие, но обеспечивают максимальный комфорт и эффективность.
