Особливості обслуговування системи кондиціонування та обігріву в гібридах та електромобілях

Системи HVAC (Heating, Ventilation, and Air Conditioning) відіграють важливу роль у забезпеченні комфорту водія та пасажирів автомобіля. Особливо це стосується гібридів та електромобілів, де системи обігріву та кондиціонування повітря мають свої особливості. У цій статті ми розглянемо, чому обслуговування систем HVAC в гібридах та електромобілях є важливим, як працює система з тепловим насосом, які існують процедури обслуговування та типові проблеми, а також що потрібно оглядати під час обслуговування.

Які особливості системи кондиціонування та обігріву в гібридах та електромобілях

Системи HVAC відповідають за підтримку комфортної температури в салоні автомобіля, а також за забезпечення циркуляції свіжого повітря та видалення забруднень. У гібридах та електромобілях, де немає двигуна внутрішнього згоряння, який забезпечує тепло, системи HVAC є особливо важливими для обігріву салону в холодну погоду. Крім того, ефективна робота системи кондиціонування повітря допомагає зменшити споживання енергії, що особливо важливо для електромобілів з обмеженим запасом ходу.

Особливості системи з тепловим насосом

На відміну від традиційних автомобілів, гібриди та електромобілі використовують тепловий насос для обігріву та кондиціонування повітря. Тепловий насос працює за принципом перенесення теплової енергії з одного середовища в інше. Взимку він переносить тепло з навколишнього середовища в салон автомобіля, а влітку - навпаки, виводить тепло з салону назовні.

Переваги теплового насоса

• Ефективність: тепловий насос є більш ефективним, ніж традиційна система кондиціонування, оскільки він використовує менше енергії для досягнення того ж результату.
• Екологічність: тепловий насос не викидає шкідливих речовин в атмосферу, оскільки він не використовує спалювання палива для отримання тепла.
• Універсальність: тепловий насос може використовуватися як для обігріву, так і для охолодження салону автомобіля.

Компоненти системи HVAC з тепловим насосом

• Компресор: стискає холодоагент, підвищуючи його температуру.
• Теплообмінник: передає тепло між холодоагентом та повітрям.
• Розширювальний клапан: знижує тиск холодоагенту, що призводить до його охолодження.
• Вентилятор: забезпечує циркуляцію повітря в салоні автомобіля.

Які спеціальні процедури потрібні для обслуговування HVAC

Обслуговування систем HVAC в гібридах та електромобілях має свої особливості, пов'язані з використанням теплового насоса. Розглянемо детальніше спеціальні процедури, які можуть знадобитися для підтримки системи в належному стані.

Діагностика та перевірка

Перш за все, необхідно переконатися, що система працює в межах встановлених параметрів. Для цього слід звернутися до інструкцій виробника щодо опцій нагріву/охолодження. Важливо пам'ятати, що зовнішня температура може впливати на потік холодоагенту через систему, тому клапани регулювання потоку відкриваються або закриваються залежно від температури навколишнього середовища.

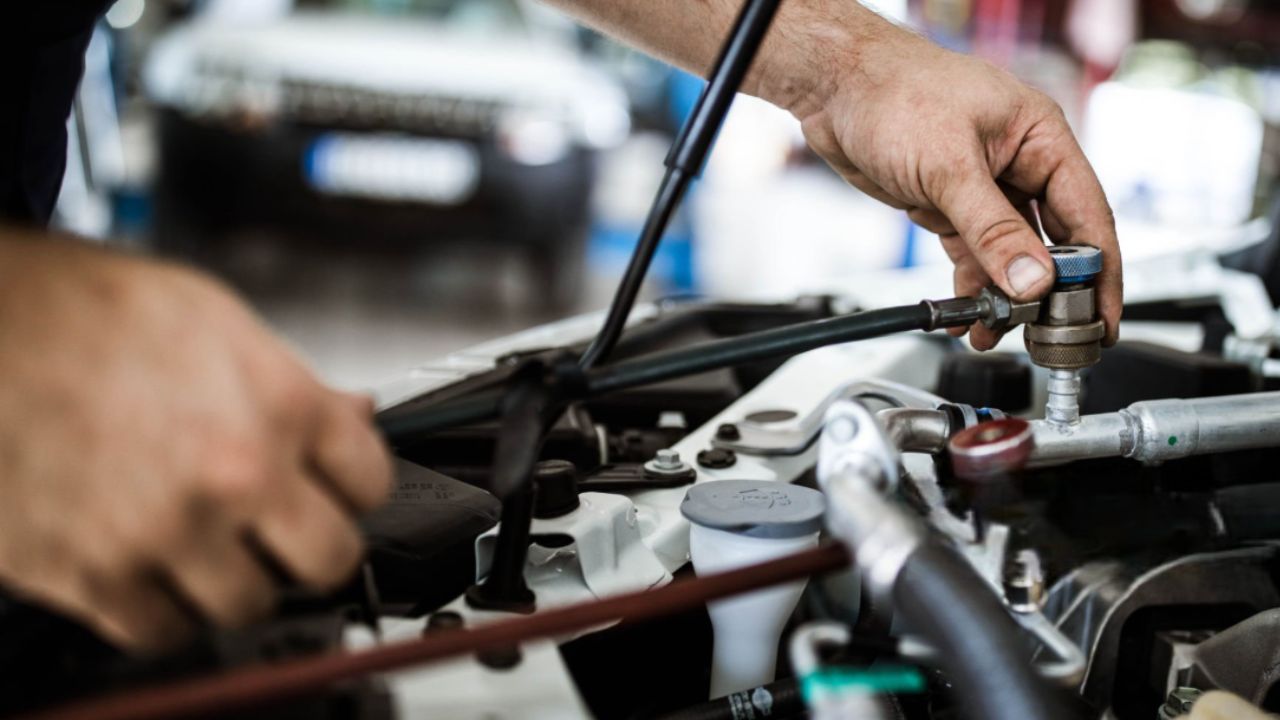

Первинний огляд включає в себе візуальний огляд всієї системи, перевірку герметичності, контроль температури компонентів, перевірку статичного та робочого тиску, а також перевірку системи за допомогою OBD-тестера та перевірку електрообладнання.

Інструменти та обладнання

Для обслуговування системи HVAC з тепловим насосом можуть знадобитися спеціальні інструменти, зокрема:

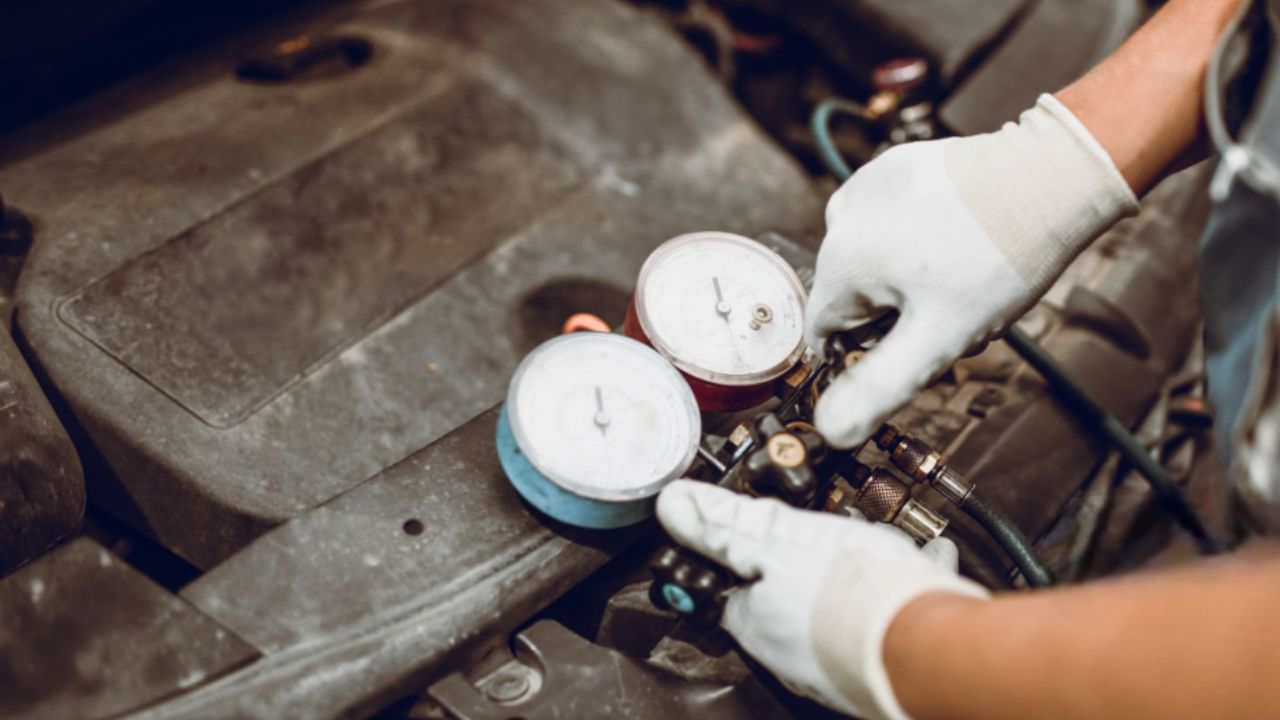

• Цифровий термометр та стандартні манометри: необхідні для визначення точних параметрів під час обслуговування.
• Високовольтні інструменти та засоби захисту: слід використовувати тільки ізольовані інструменти, сертифіковані для роботи з високою напругою.
• Інструменти для роботи з холодоагентом R744 (CO2): якщо система заправлена цим холодоагентом, необхідно придбати спеціальні інструменти, сертифіковані для роботи з ним.

Перевірка компонентів

Під час обслуговування системи HVAC необхідно перевірити наступні компоненти:

Внутрішній теплообмінник (IHX) - цей пристрій підвищує температуру холодоагенту на вході в компресор. Для перевірки його стану можна використовувати термометр, вимірюючи різницю температур між входом і виходом теплообмінника.

Електромагнітні клапани - їх можна перевірити за допомогою діагностичного тестера OBD, а також за допомогою термометра, вимірюючи температуру з обох боків клапана.

Датчики температури - вони контролюють потоки в системі теплового насоса за допомогою більшої кількості клапанів і зворотних потоків. Їх можна перевірити за допомогою діагностичного тестера або за допомогою простого тесту з використанням джерела тепла.

Датчики тиску - їх важко перевірити без використання діагностичного тестера.

Конденсатор - його слід регулярно перевіряти на наявність бруду та пошкоджень теплообмінних поверхонь.

Конденсатор обігріву салону - він встановлюється в салоні автомобіля поруч з випарником. Важливо переконатися, що ніщо не блокує потік повітря, і перевірити, чи правильно працюють заслінки регулювання повітряного потоку.

Електричний компресор кондиціонера - він є серцем системи, тому його стан має вирішальне значення для роботи всієї системи. Для його діагностики рекомендується використовувати осцилограф, а також проводити діагностику за допомогою OBD-тестера і перевіркою вхідних сигналів.

Рекомендації

• Регулярно проводьте обслуговування системи HVAC відповідно до рекомендацій виробника автомобіля.
• Звертайтеся до спеціалізованих сервісних центрів, які мають необхідні знання та обладнання для обслуговування систем HVAC в гібридах та електромобілях.
• Використовуйте тільки якісні запчастини та матеріали для обслуговування системи HVAC.

Як часто перевіряти теплові насоси у гібридних та електричних авто

Мінімальна перевірка системи HVAC з тепловим насосом включає в себе: замір рівня холодоагенту, очищення теплообмінника, перевірку вентилятора та заміну фільтра салону. Рекомендується проводити обслуговування системи HVAC кожні 1-2 роки або відповідно до рекомендацій виробника автомобіля.

Важливо зазначити, що обслуговування системи HVAC з тепловим насосом потребує спеціальних знань та обладнання, тому краще звертатися до спеціалізованого сервісного центру.

Своєчасне та професійне обслуговування системи HVAC є запорукою комфорту та безпеки водія та пасажирів автомобіля. У гібридах та електромобілях, де використовуються теплові насоси, обслуговування системи HVAC має свої особливості, тому важливо звертатися до спеціалізованих сервісних центрів, які мають необхідні знання та обладнання.
