Все що вам потрібно знати про турбонаддув двигуна

Навіщо потрібен турбонаддув двигуна

Принцип роботи турбонаддуву

Сенс наддуву двигуна внутрішнього згоряння (ДВЗ) полягає в тому, щоб покращити наповнення циліндрів двигуна паливо-повітряною сумішшю для підвищення середнього ефективного тиску циклу і, як наслідок, потужності двигуна шляхом примусового збільшення заряду повітря, що надходить у циліндри. При цьому існує лише один вид атмосферного наддуву - так званий резонансний наддув, при якому використовується кінетична енергія об’єму повітря у впускних колекторах, і технічно реалізується за допомогою повітряних колекторів змінної довжини та ретельного налаштування фаз газорозподілу двигуна.

Всі інші види наддуву пов’язані з підвищенням тиску повітря, що надходить у циліндри, вище атмосферного, використовуючи для цього різні механічні, електромеханічні та газодинамічні способи.

Що дає встановлення турбонаддува двигуна

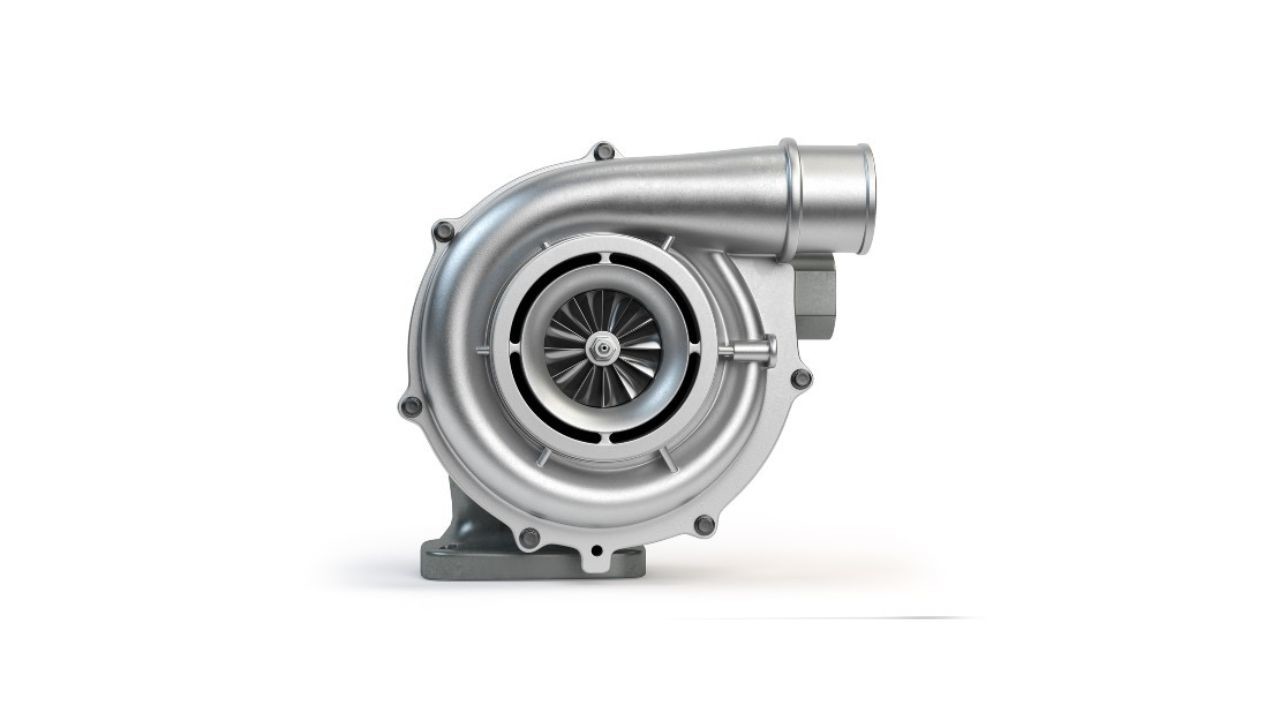

Турбонаддув — це система, яка збільшує кількість повітря, що надходить у циліндри двигуна. Це досягається за рахунок використання енергії вихлопних газів для обертання турбіни, яка нагнітає повітря в двигун. Збільшення повітря в циліндрах дозволяє спалювати більше палива, що призводить до підвищення потужності двигуна. Ось кілька ключових переваг встановлення турбонаддува:

• Збільшення потужності двигуна без збільшення його об’єму.
• Покращення паливної ефективності за рахунок оптимізації процесу згоряння.
• Зменшення викидів шкідливих речовин завдяки більш повному згорянню палива.

При турбонаддуві як привід використовується відпрацьований газ, який зазвичай просто викидається в атмосферу, без використання його енергії для корисної роботи.

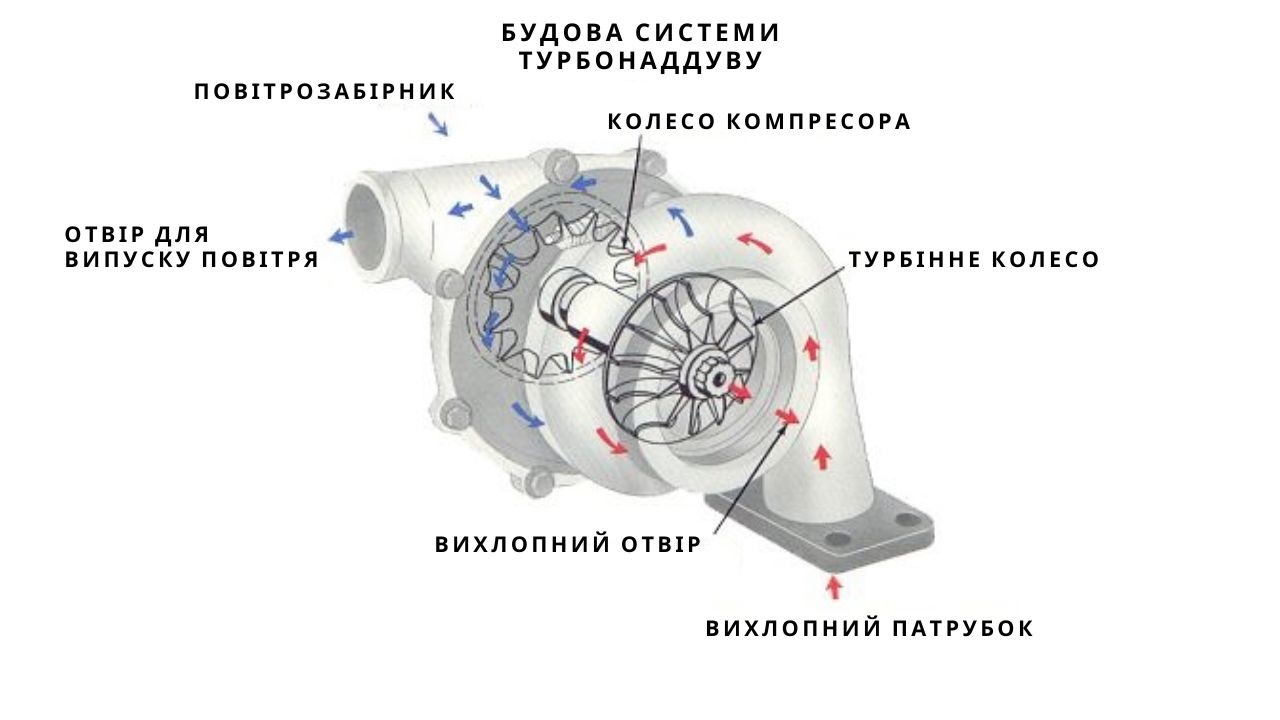

При роботі двигуна з турбонаддувом вихлопні гази надходять у турбіну, де віддають частину своєї енергії, розкручуючи ротор турбокомпресора, і потім надходять через приймальну трубу в глушник. На одному валу з лопатковим колесом турбіни знаходиться колесо компресора, яке всмоктує повітря з повітряного фільтра, підвищує його тиск на 30-80% (в залежності від ступеня наддуву) і подає в двигун. В один і той же літраж (об'єм) двигуна надходить більша за вагою кількість робочої суміші і, відповідно, забезпечується досягнення на 20-50% більшої потужності, а за рахунок використання енергії вихлопних газів підвищується ККД двигуна і знижується питомий витрата палива на 5-20%.

Розвиток систем турбонаддуву

Серед провідних світових виробників і розробників дизельних двигунів у 90-ті роки сформувалася концепція про те, що система турбонаддуву є невід'ємним компонентом сучасного екологічно чистого двигуна. При цьому турбонаддув, на відміну від 70-80-х років, перестав розглядатися як засіб форсування двигунів, і переважна більшість сучасних базових моделей дизелів проектуються і розробляються з наддувом. Турбонаддув бензинових двигунів набуває в даний час все більшого поширення, незважаючи на деякі проблеми, що виникають при цьому.

Основних проблем дві:

• Детонація. Яка з'являється внаслідок підвищеного тиску кінця такту стиснення і накладає обмеження на максимальну величину об'ємного ступеня стиснення в циліндрах, а також підвищені вимоги до якості бензину, а саме до октанового числа.
• Температура. Гранично висока максимальна температура робочого циклу бензинового двигуна з турбонаддувом вимагає підвищеної уваги до вибору матеріалів випускної системи і лопаток турбіни, конструкції корпусних деталей турбокомпресора (ТКР), необхідності додаткового охолодження підшипникового вузла ТКР, а також до експлуатаційних якостей моторної оливи.

Установка системи турбонаддува двигуна

Встановлення турбонагнітача на двигун автомобіля - це складний процес, що потребує певних знань та інструментів. Тому ми не рекомендуємо самостійно проводити цю процедуру.

Порядок встановлення турбонагнітача виглядає так:

1. Забезпечте безпеку. Поставте автомобіль на рівну поверхню і підніміть його за допомогою домкрата. Закріпіть автомобіль на підставках.
2. Відключіть акумулятор. Це важливо для запобігання коротким замиканням та іншим електричним проблемам.
3. Зніміть впускний колектор. Від'єднайте всі шланги та дроти, що підключені до впускного колектора, а потім зніміть його.
4. Видаліть старий випускний колектор. Зніміть випускний колектор, залишивши місце для встановлення турбонагнітача.
5. Підготуйте турбонагнітач. Перевірте, чи всі частини турбонагнітача знаходяться в належному стані. Нанесіть мастило на рухомі частини турбіни.
6. Встановіть турбонагнітач на випускний колектор. Використовуйте нові прокладки та гвинти для надійного кріплення турбіни до випускного колектора. Переконайтесь, що всі кріплення надійно затягнуті.
7. Підключіть масляний шланг. Під'єднайте масляний шланг до турбіни, забезпечуючи постійний потік масла для змащення турбіни.
8. Підключіть шланг охолодження. Якщо ваша турбіна використовує систему охолодження, підключіть шланг охолоджувальної рідини.
9. Встановіть впускний колектор. Під'єднайте впускний колектор до турбонагнітача, використовуючи нові прокладки та кріплення.
10. Підключіть інтеркулер. Якщо ви використовуєте інтеркулер, під'єднайте його між турбонагнітачем та впускним колектором.
11. Під'єднайте всі шланги та дроти. Відновіть всі підключення шлангів та дротів, які були від'єднані на початку роботи.
12. Перевірте електронні системи. Підключіть діагностичний пристрій та переконайтеся, що всі датчики та системи працюють коректно.Налаштуйте
13. параметри двигуна. Внесіть необхідні зміни в параметри управління двигуном для оптимальної роботи з турбонагнітачем.
14. Перевірте на наявність витоків. Заведіть двигун та перевірте наявність витоків масла та охолоджувальної рідини.
15. Проведіть тест-драйв. Після встановлення та перевірки всіх систем проведіть тест-драйв, щоб переконатися, що двигун працює коректно та турбонагнітач функціонує належним чином.

Нагнітачі можуть бути встановлені в будь-якому місці на двигуні, з однією умовою - шків нагнітача повинен бути вирівняний відносно до шківа колінвала двигуна, оскільки нагнітач приводиться в дію ремінною передачею. Оскільки нагнітач має прямий зв'язок з впускним колектором і дросельною заслінкою, відповідно, при монтажі необхідно враховувати відстань від нагнітача до дросельної заслінки (впускний колектор питань не викликає). Після установки нагнітача необхідно налаштувати електронні системи управління двигуном. Якщо цього не зробити, двигун може працювати некоректно:

• Збільшується витрата палива
• Відбуваються перепади потужності
• Двигун може перестати заводитися

Тому, якщо ви не впевнені у власних силах, краще довірити цю процедуру професіоналам.

Чи на всі авто можна встановити турбонаддув двигуна

Турбонаддув не можна встановити на всі автомобілі. Його встановлення залежить від конструкції двигуна та інших технічних параметрів автомобіля. Наприклад, двигуни з високим ступенем стиснення не завжди підходять для встановлення турбонаддува, оскільки це може призвести до детонації. Важливо також враховувати стан двигуна. Якщо він зношений, встановлення турбонаддува може призвести до його швидкого зносу.

Плюси та мінуси встановлення турбонаддуву

Як і будь-яка інша модифікація, встановлення турбонаддува має свої плюси та мінуси.

Плюси

• Збільшення потужності. Турбонаддув значно підвищує продуктивність двигуна, що особливо відчутно під час обгонів або при їзді на високих швидкостях.
• Економія палива. При помірній їзді турбонаддув може зменшити витрати палива завдяки покращенню ефективності згоряння.
• Зменшення викидів. Більш повне згоряння палива зменшує кількість шкідливих викидів у атмосферу.

Мінуси

• Вартість встановлення. Турбонаддув — це складна система, встановлення якої може бути досить дорогим.
• Підвищене навантаження на двигун. Турбонаддув створює додаткове навантаження на двигун, що може призвести до його швидшого зносу.
• Необхідність регулярного обслуговування. Турбонаддув вимагає регулярного технічного обслуговування для забезпечення його безперебійної роботи.

Які є ще способи збільшення потужності

Крім турбонаддува, існують й інші способи підвищення потужності двигуна. Один з таких методів — встановлення нагнітача або supercharger. На відміну від турбонаддува, нагнітач використовує механічну енергію двигуна для обертання компресора, який нагнітає повітря в циліндри. Ось кілька переваг та недоліків нагнітача:

Переваги

• Миттєва реакція. Нагнітач забезпечує миттєву подачу додаткового повітря, що підвищує потужність двигуна без затримок.
• Простота встановлення. Встановлення нагнітача менш складне порівняно з турбонаддувом.

Недоліки

• Підвищене споживання палива. Оскільки нагнітач використовує енергію двигуна, це може призвести до збільшення витрат палива.
• Менше збільшення потужності. Порівняно з турбонаддувом, нагнітач може забезпечувати менше збільшення потужності.
