Чим відрізняються свічки розжарювання NGK з металевим та керамічним штифтом

Свічки розжарювання, що справно діють і надійні, відіграють вирішальну роль при кожному холодному запуску. Завдяки інтенсивній дослідній та цілеспрямованій дослідно-конструкторській діяльності, компанія NGK завжди працює відповідно до сучасного рівня розвитку техніки та є лідером у розробці технологій свічок розжарювання.

Свічки розжарювання NGK забезпечують швидке запалювання і, таким чином, екологічно безпечне згоряння, навіть при температурах нижче точки замерзання, при цьому вони створюють оптимальні умови запалювання палива, що впорскується, за допомогою теплової енергії, що транспортується в камеру згоряння.

Будова свічки розжарювання NGK

У холодну пору року дизельні двигуни не завжди легко заводяться. Найчастіше лише одного нагріву недостатньо для того, щоб завести двигун. У камерах згоряння відсутнє необхідне тепло.

Втрата тепла через холодний циліндр і повітря, що всмоктується, перешкоджає самозайманню. Без припливу тепла дизельний двигун не досягає необхідної температури. Штифт розжарювання виступає в калільний відсік або передкамери, для створення тепла саме там, де воно необхідне.

Як правило, розрізняють свічки розжарювання з металевим штифтом та керамічні свічки розжарювання. У штифті розжарювання свічки з металевим штифтом нагрівальна спіраль виробляється необхідне тепло. На відміну від цього, керамічні свічки розжарювання працюють без калільного трубки з металу. Натомість їх нагрівальний елемент покритий спеціальною керамікою. Тому керамічні свічки розжарювання, як правило, дуже швидко досягають необхідної робочої температури. Крім того, вони компактніші, що особливо важливо в сучасних двигунах.

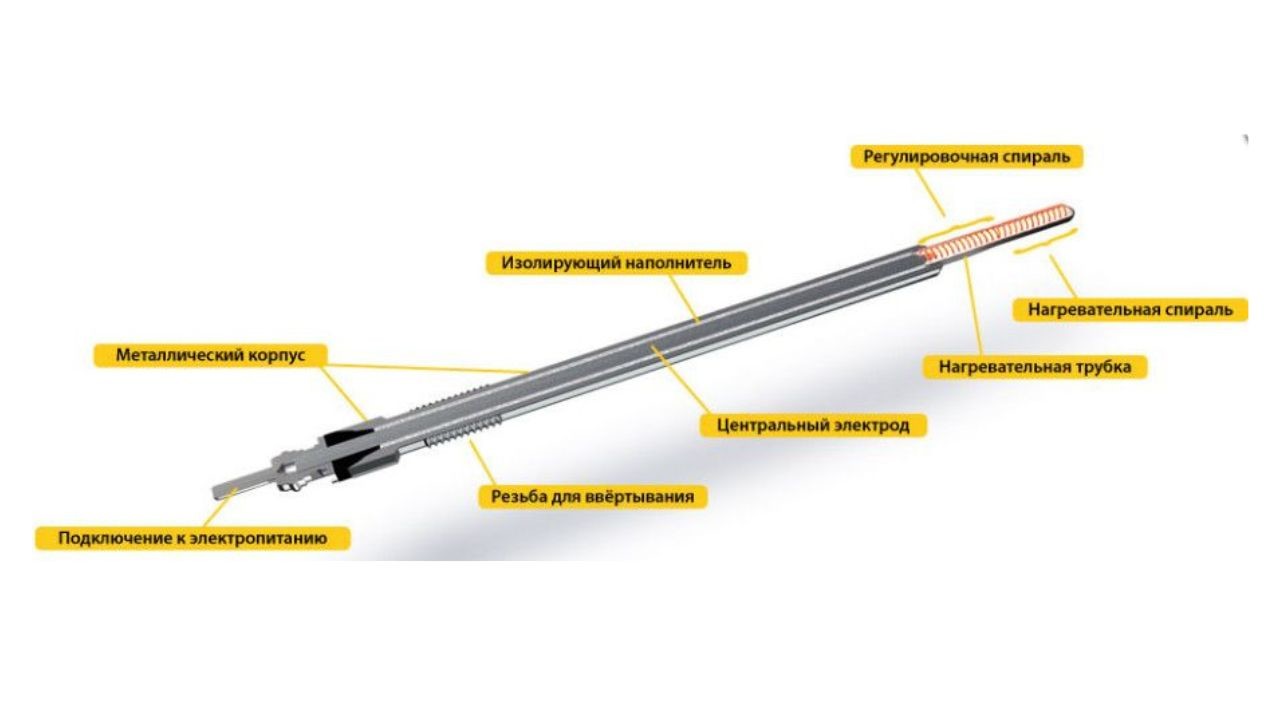

Будова свічки розжарювання з металевим штифтом

Нутрощі калільної трубки заповнені надщільним, спеціальним оксидом магнію, що володіє хорошими ізолюючими властивостями.

Свічка розжарювання, що саморегулюється, полегшення пуску (штифтова свічка розжарювання SRM) відноситься до найбільш часто застосовуваних типів свічок розжарювання. Вона складається з таких елементів.

Нагрівальна спіраль

Нагрівальна спіраль свічки розжарювання, що саморегулюється, для полегшення пуску виготовлена з металу. При подачі струму на свічку розжарювання вона починає розжарюватися і нагріває навколишнє середовище. Шляхом використання різного діаметра та довжини дроту при виготовленні нагрівальної спіралі можна змінювати характеристики дії свічки та швидкість її розжарювання.

Ізолюючий наповнювач

Нутрощі калільної трубки заповнені надщільним, спеціальним порошком: оксидом магнію. Оксид магнію електрично ізольований та є відмінним провідником тепла. Ізолюючий наповнювач виконує дві важливі завдання: Він захищає спіралі від ударів та вібрацій та гарантує оптимальну передачу виробленого тепла.

Нагрівальна трубка

Нагрівальна трубка свічки розжарювання з металевим штифтом виготовлена із термостійкого сплаву. Так само, як і ізолюючий наповнювач, трубка захищає спіралі від впливу процесу згоряння та ударних хвиль, що виникають при згорянні.

Регулювальна спіраль

Регулювальна спіраль приварена до струмопровідного центрального електрода та нагрівальної спіралі. При підвищенні температури також підвищується опір регулювальної спіралі. Таким чином, залежно від температури, спіраль знижує проходження струму нагрівальної спіралі.

Центральний електрод

Через центральний електрод напруга батареї потрапляє у спіралі.

Різьблення для вкручування

Різьблення для вкручування високоякісної свічки розжарювання завжди накатане, а не нарізане. Таким шляхом запобігає пошкодженню отвору свічки розжарювання в головці циліндра.

Приєднання

У точці приєднання до джерела струму проходить напруга батареї.

Нутрощі калільної трубки заповнені надщільним, спеціальним оксидом магнію, що володіє хорошими ізолюючими властивостями.

Свічка розжарювання, що саморегулюється, полегшення пуску (штифтова свічка розжарювання SRM) відноситься до найбільш часто застосовуваних типів свічок розжарювання. Вона складається з таких елементів.

Нагрівальна спіраль

Нагрівальна спіраль свічки розжарювання, що саморегулюється, для полегшення пуску виготовлена з металу. При подачі струму на свічку розжарювання вона починає розжарюватися і нагріває навколишнє середовище.

Шляхом використання різного діаметра та довжини дроту при виготовленні нагрівальної спіралі можна змінювати характеристики дії свічки та швидкість її розжарювання.

Ізолюючий наповнювач

Нутрощі калільної трубки заповнені надщільним, спеціальним порошком: оксидом магнію. Оксид магнію електрично ізольований та є відмінним провідником тепла. Ізолюючий наповнювач виконує дві важливі завдання: Він захищає спіралі від ударів та вібрацій та гарантує оптимальну передачу виробленого тепла.

Нагрівальна трубка

Нагрівальна трубка свічки розжарювання з металевим штифтом виготовлена із термостійкого сплаву. Так само, як і ізолюючий наповнювач, трубка захищає спіралі від впливу процесу згоряння та ударних хвиль, що виникають при згорянні.

Регулювальна спіраль

Регулювальна спіраль приварена до струмопровідного центрального електрода та нагрівальної спіралі. При підвищенні температури також підвищується опір регулювальної спіралі.

Таким чином, залежно від температури, спіраль знижує проходження струму нагрівальної спіралі.

Центральний електрод

Через центральний електрод напруга батареї потрапляє у спіралі.

Різьблення для вкручування

Різьблення для вкручування високоякісної свічки розжарювання завжди накатане, а не нарізане. Таким шляхом запобігає пошкодженню отвору свічки розжарювання в головці циліндра.

Приєднання

У точці приєднання до джерела струму проходить напруга батареї.

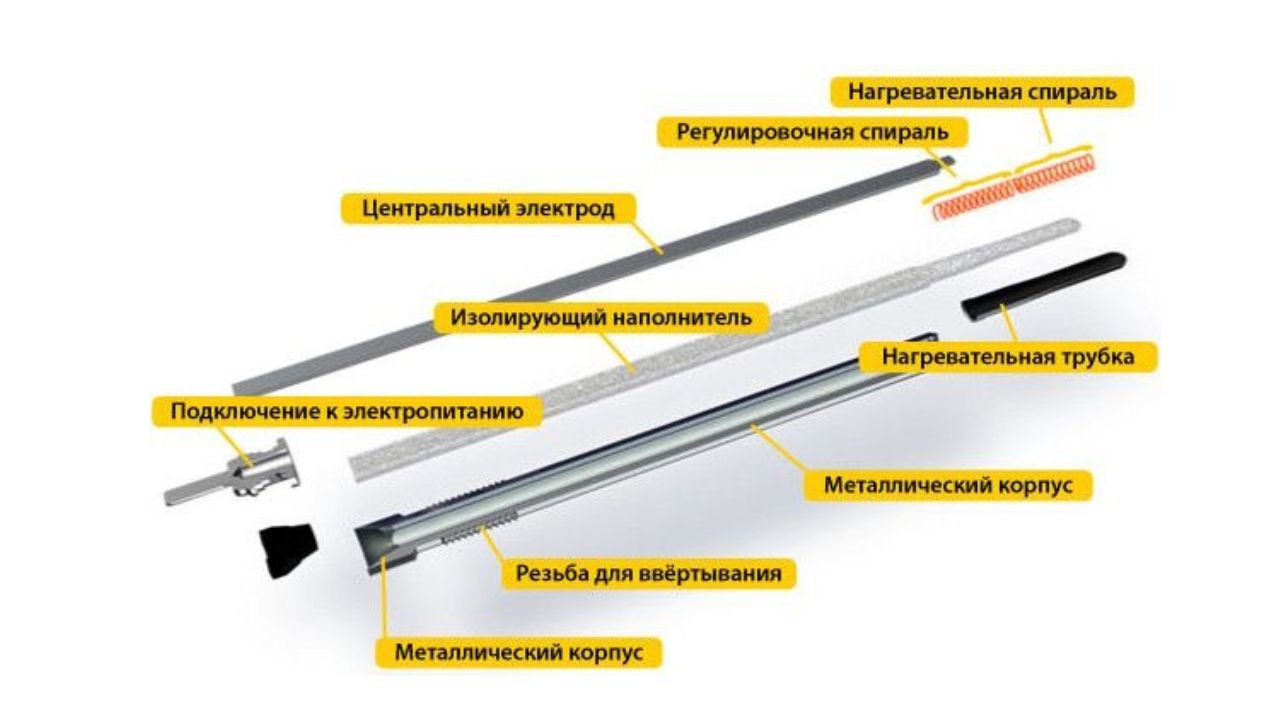

Покомпонентне зображення свічки розжарювання з металевим штифтом

Внутрішність свічки розжарювання з металевим штифтом містить кілька дуже потужних та міцних компонентів.

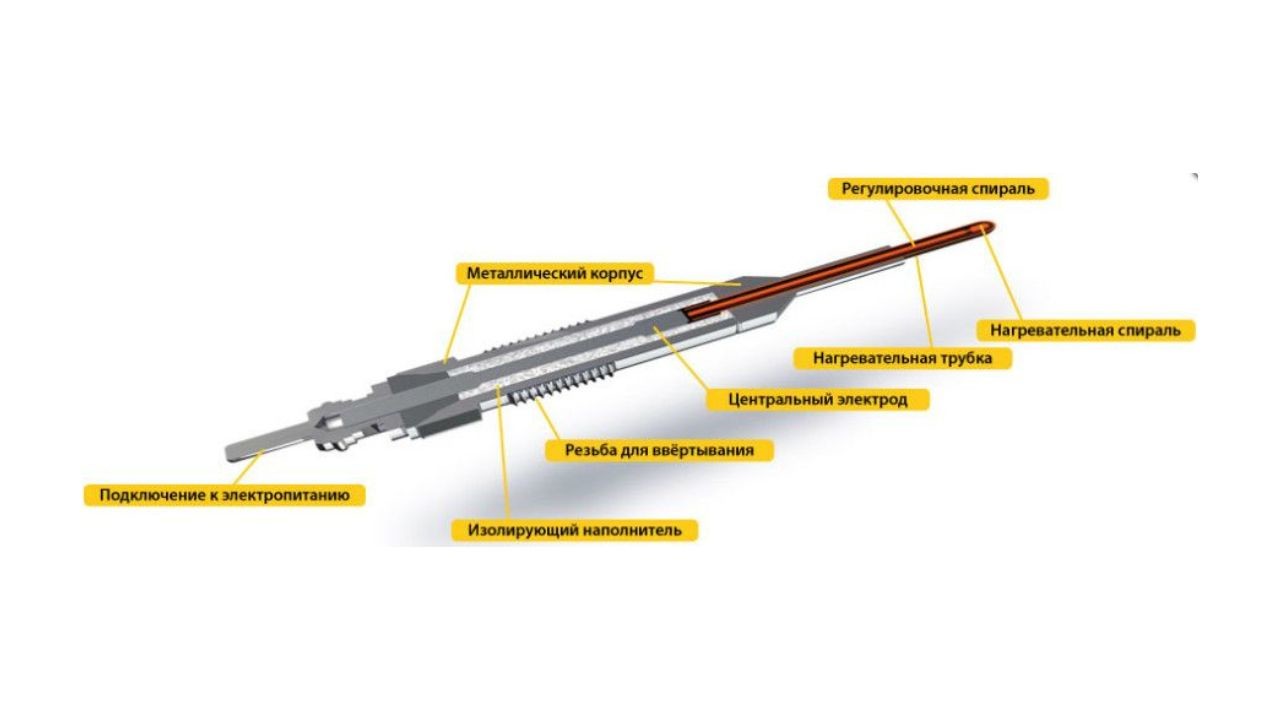

Будова керамічної свічки розжарювання

Керамічні свічки розжарювання покриті силіконовим нітритом, надзвичайно міцним керамічним матеріалом.

Нагрівальна спіраль керамічної свічки розжарювання має особливо високу температуру плавлення. Крім того, вона вкрита силіконовим нітритом, надзвичайно міцним керамічним матеріалом.

Комбінація нагрівальної спіралі з керамічною оболонкою дозволяє досягати високих температур і має дуже короткий час руйнування завдяки чудовій теплопровідності.

До того ж, керамічні свічки розжарювання тонші. Це важливо, оскільки у сучасних двигунах мало місця.

Нагрівальна спіраль

Так само, як і у свічці розжарювання з металевим штифтом, у керамічній свічці розжарювання є нагрівальна спіраль із металу. Однак, її точка плавлення дуже висока і це дозволяє досягати більш високих температур розжарювання та швидкого нагріву.

Керамічна оболонка

Нагрівальна спіраль або нагрівальний елемент керамічної свічки розжарювання має покриття з особливо міцного, керамічного матеріалу силіконового нітриту. Цей матеріал захищає спіраль від високої температури та вібрації і одночасно є хорошим провідником тепла, тому тепло, що виникає, швидко виділяється в камеру згоряння.

Регулювальна спіраль

Металева регулювальна спіраль, що застосовується в свічках розжарювання, що саморегулюються, збільшує свій електричний опір при підвищенні температури. Таким шляхом скорочується проходження струму та свічка розжарювання захищається від перегріву.

Центральний електрод

Через центральний електрод напруга батареї потрапляє у спіралі.

Ізолятор

Різьблення для вкручування високоякісної свічки розжарювання завжди накатане, а не нарізане. Таким шляхом запобігає пошкодженню отвору свічки розжарювання в головці циліндра.

Болт клеми

У точці приєднання до джерела струму проходить напруга батареї.

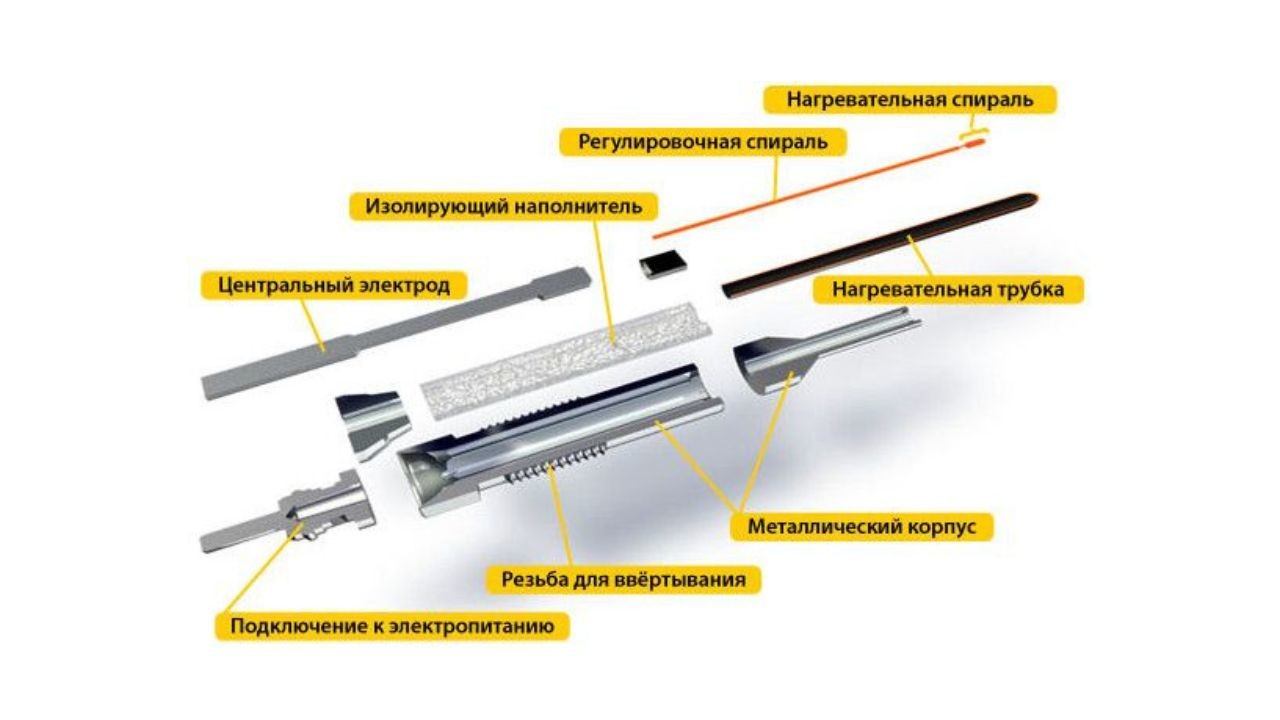

Покомпонентне зображення керамічної свічки розжарювання

Комбінація нагрівальної спіралі з керамічною оболонкою дозволяє досягати високих температур і має дуже короткий час руйнування.

Дія свічок розжарювання

Головним завданням свічок розжарювання є розвиток додаткової енергії для запуску. Свічки розжарювання NGK постачають необхідну енергію. Перед запуском двигуна на свічку розжарювання впливає напруга, внаслідок чого накалива трубка нагрівається до більш ніж 800 °C. Це нагрівання значно покращує здатність двигуна до холодного запуску. Крім того, тепловиділення свічки розжарювання оптимізує процес згоряння, завдяки чому зменшується виділення диму, а також скорочуються інші викиди.

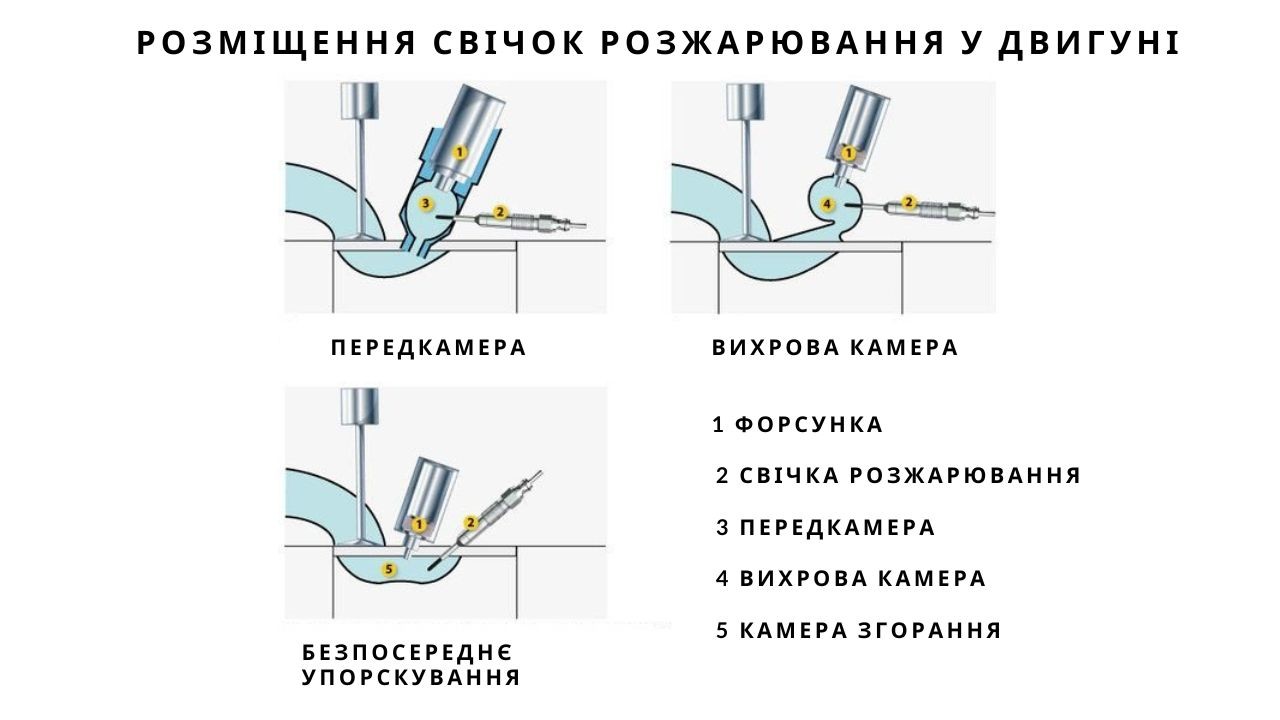

Розташування у двигуні

Свічки розжарювання вбудовуються в голівку циліндра. Штифт розжарювання виступає в калільний відсік або передкамери. Штифт розжарювання повинен бути точно на кромці завихрення суміші. Таким шляхом він виробляє тепло саме там, де воно необхідне. Однак, штифт не повинен занадто далеко видаватися в камеру згоряння, інакше не гарантується підготовка палива і, отже, утворення суміші палива, що займається, і повітря.

Продовження теми. Перевірка свічок розжарювання NGK та типові поломки .
