Підбір високоякісних високовольтних проводів запалювання NGK

Коли має проскочити іскра, висока напруга (до 25 кВ), яка створюється в котушці запалювання, спочатку повинна мати можливість пройти через кабель до свічки запалювання. Щоб цей кабель надійно функціонував, до нього висувається низка важливих вимог.

Вимоги до якісних проводів високої напруги

Якісні високовольтні проводи запалювання повинні відповідати кільком ключовим критеріям, щоб забезпечити стабільну та надійну роботу двигуна. Розглянемо ці ознаки детальніше:

Матеріали

Використання високоякісних матеріалів, таких як силіконова або EPDM гума для ізоляції, забезпечує довговічність і стійкість до високих температур до 250°C. Високоякісна ізоляція зменшує ризик пробою і забезпечує стабільну передачу напруги.

Опір

Якісні проводи мають оптимальний опір, який забезпечує ефективну роботу системи запалювання. Наприклад, провід з опором 5 кОм на метр вважається оптимальним для більшості сучасних двигунів. NGK використовує в своїх проводах резистивні матеріали, які стабілізують опір і забезпечують стабільну передачу імпульсів.

Екранування

Якісні високовольтні проводи повинні мати надійне екранування для захисту від електромагнітних завад. Це особливо важливо в сучасних автомобілях з великою кількістю електронних систем. Екранування запобігає перешкодам, які можуть вплинути на роботу інших систем автомобіля.

Конектори

Високоякісні конектори забезпечують надійний контакт між проводами і свічками запалювання. Вони виготовлені з матеріалів, стійких до корозії і високих температур до 200°C, що забезпечує довговічність і надійність з'єднань.

Гнучкість і міцність

Проводка повинна бути достатньо гнучкою для зручного монтажу, але водночас міцною, щоб витримувати вібрації і механічні навантаження. Якісні проводи не тріскаються і не розтягуються під час експлуатації.

Теплостійкість

Оскільки проводи працюють у зоні високих температур, вони повинні витримувати нагрівання до 200-250°C без втрати своїх характеристик. Це досягається використанням спеціальних жаростійких матеріалів.

Гарантія якості

Відомі виробники, такі як NGK, надають гарантію на свою продукцію, що є додатковим показником якості. Це свідчить про довіру виробника до своєї продукції і забезпечує спокій для користувача.

Яка має бути будова у якісних високовольтних проводів

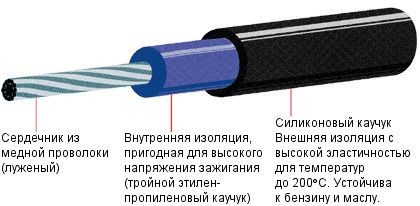

Мал. 1: Мідний кабель

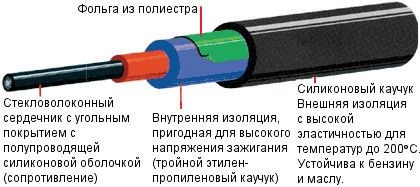

Мал. 2: Активний опір

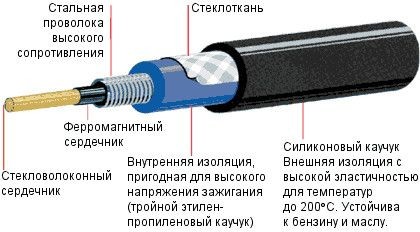

Мал. 3: Реактивний опір

Впадає у вічі, що у всіх трьох запропонованих фірмою NGK варіантах виконання, тобто у дроті запалювання з мідним кабелем і перешкододавляющим штекерним роз'ємом (рис. 1), у дроті запалення з активним опором (рис. 2) і у дроті запалення з реактивним опором (Рис. 3) використовується опір. Принципово бажана передача з малими втратами за малого опору.

Однак погляд з електротехнічної точки зору ясно показує, що в цьому немає суперечності. Як відомо, всі електричні прилади створюють більш менш сильні електромагнітні поля, які в більшості випадків не викликають побоювань, однак за деяких обставин небажані (перешкоди для радіоприймання) або навіть можуть бути небезпечні через електричний смог.

Система запалювання вимагає також оптимального "ближнього" придушення перешкод, щоб гарантувати безперешкодну роботу радіоприймачів, електронної апаратури зв'язку, пристроїв керування роботи двигуна та коробкою передач. Спрощено це можна так: Система запалення у принципі складається з котушки і конденсаторів, що з погляду електротехніки називається також коливальним контуром.

При цьому вбудовані в контур запалення помехоподавляючі резистори (здебільшого з опором 1-5 кОм) зменшують ці електромагнітні коливання і забезпечують спільну роботу без перешкод різних пристроїв, що зазвичай називають електромагнітною сумісністю. Особливість мають дроти запалення з реактивним опором (рис. 3), що змінюється залежно від частоти запалення (частота обертання валу двигуна). При цьому опір зростає за високої частоти обертання завдяки котушці (індуктивний реактивний опір).

Як уникнути втрати потужності проводів високої напруги

Втрата потужності у високовольтних проводах може бути викликана кількома факторами.

• Зношування ізоляції. Пошкоджена ізоляція може призвести до пробою струму на корпус двигуна, що знижує ефективність системи запалювання і може викликати пропуски в запалюванні. Щоб цього уникнути, необхідно регулярно перевіряти стан ізоляції і, при необхідності, замінювати проводи.
• Неправильно підібраний опір. Якщо опір проводів не відповідає характеристикам вашого двигуна, це може призвести до втрати потужності. Важливо підбирати проводи, які рекомендує виробник вашого автомобіля або використовувати аналогічні за характеристиками.
• Механічні пошкодження. Необхідно уникати механічних пошкоджень під час монтажу та обслуговування проводів. Навіть незначні пошкодження можуть вплинути на ефективність їх роботи. Використовуйте спеціальні інструменти та дотримуйтесь рекомендацій виробника під час встановлення проводів.
