Як перевірити і замінити датчик колінвала (ДПКВ)?

Двигун автомобіля може раптово заглухнути під час руху, почати працювати з перебоями або взагалі відмовитися запускатися. Однією з можливих причин є несправність датчика положення колінчастого вала (ДПКВ). Ця невелика деталь відіграє важливу роль у роботі сучасного двигуна, яка передає інформацію про положення та швидкість обертання колінвала. Розберімося, як розпізнати несправність датчика і за потреби замінити його.

Для чого потрібен датчик колінвала

Датчик положення колінчастого вала визначає кутове положення колінвала та частоту його обертання. На основі отриманих сигналів електронний блок керування розраховує момент упорскування палива й запалювання, якщо йдеться про бензиновий двигун.

Якщо ДПКВ працює неправильно або взагалі не передає сигнал, електроніка може втратити синхронізацію роботи двигуна. У результаті автомобіль погано запускається, глухне або не заводиться зовсім.

Залежно від конструкції використовуються індуктивні датчики та датчики на ефекті Холла. Вони відрізняються принципом роботи, тому способи перевірки й нормативні показники для них також різняться.

Основні ознаки несправності ДПКВ

Поломка датчика може проявлятися по-різному. Найчастіше водії стикаються з такими симптомами:

• Стартер обертає двигун, але він не запускається.
• Двигун раптово глухне під час руху, іноді після прогрівання.
• Виникають перебої в роботі, ривки та втрата потужності.
• Двигун запускається нестабільно або потребує тривалого прокручування стартером.
• Загоряється індикатор Check Engine.
• Під час діагностики з'являються помилки, пов'язані із сигналом датчика колінвала.

Водночас жоден із цих симптомів не є однозначним доказом несправності ДПКВ. Схожі прояви можуть спричиняти проблеми з паливною системою, запалюванням, проводкою або іншими датчиками.

Як зрозуміти, що проблема саме в датчику колінвала

Щоб не витрачати гроші на деталь, яка насправді працює, потрібно послідовно перевірити кілька моментів.

Насамперед варто під'єднати діагностичний сканер OBD-II та зчитати помилки електронного блока керування. Коди P0335–P0339 можуть вказувати на несправності кола датчика колінвала, але самі по собі не підтверджують, що зламався саме датчик. Причиною також можуть бути пошкоджена проводка, поганий контакт або несправність задавального диска.

Наступний крок — перевірка обертів двигуна в поточних параметрах сканера під час прокручування стартером. Якщо стартер обертає колінвал, але діагностика показує 0 об/хв, це може свідчити про відсутність сигналу ДПКВ. Однак необхідно враховувати особливості конкретного автомобіля та можливі проблеми з електричним колом.

Далі потрібно оглянути роз'єм і проводку. Окислені контакти, переламані дроти, пошкоджена ізоляція або ненадійне з'єднання можуть спричиняти ті самі симптоми, що й несправний датчик.

Якщо зовнішніх пошкоджень немає, перевіряють електричні параметри датчика відповідно до технічної документації автомобіля. Найбільш переконливим способом підтвердження несправності є перевірка сигналу осцилографом. Вона допомагає встановити, чи генерує датчик правильний сигнал під час обертання колінвала.

Важливо: якщо живлення, проводка та задавальний диск справні, але датчик не формує необхідного сигналу, підозра на його несправність стає значно обґрунтованішою.

Як перевірити датчик колінвала мультиметром

Для первинної перевірки можна використати звичайний мультиметр. Проте метод залежить від типу ДПКВ.

В індуктивному датчику можна виміряти опір обмотки та, за передбаченою виробником процедурою, перевірити зміну вихідної напруги під час прокручування двигуна. Якщо показники виходять за межі встановлених норм, датчик може бути несправним.

Датчики на ефекті Холла перевіряють інакше: контролюють наявність живлення, маси та вихідного сигналу. Вимірювання опору такого датчика не є універсальним методом діагностики й може дати хибні результати.

Універсального нормативного значення опору для всіх датчиків колінвала не існує. Тому перед перевіркою потрібно знайти технічні характеристики саме для свого автомобіля. Також не варто проколювати ізоляцію проводів або замикати контакти навмання.

Як замінити датчик колінвала самостійно

Якщо діагностика підтвердила несправність, можна переходити до заміни. Для роботи зазвичай знадобляться набір ключів, викрутка та новий датчик.

Спочатку заглушіть двигун і дочекайтеся його охолодження. За необхідності від'єднайте мінусову клему акумулятора відповідно до інструкції виробника. Знайдіть ДПКВ: зазвичай він розташований біля колінчастого вала, маховика або шківа, але точне місце залежить від конструкції двигуна.

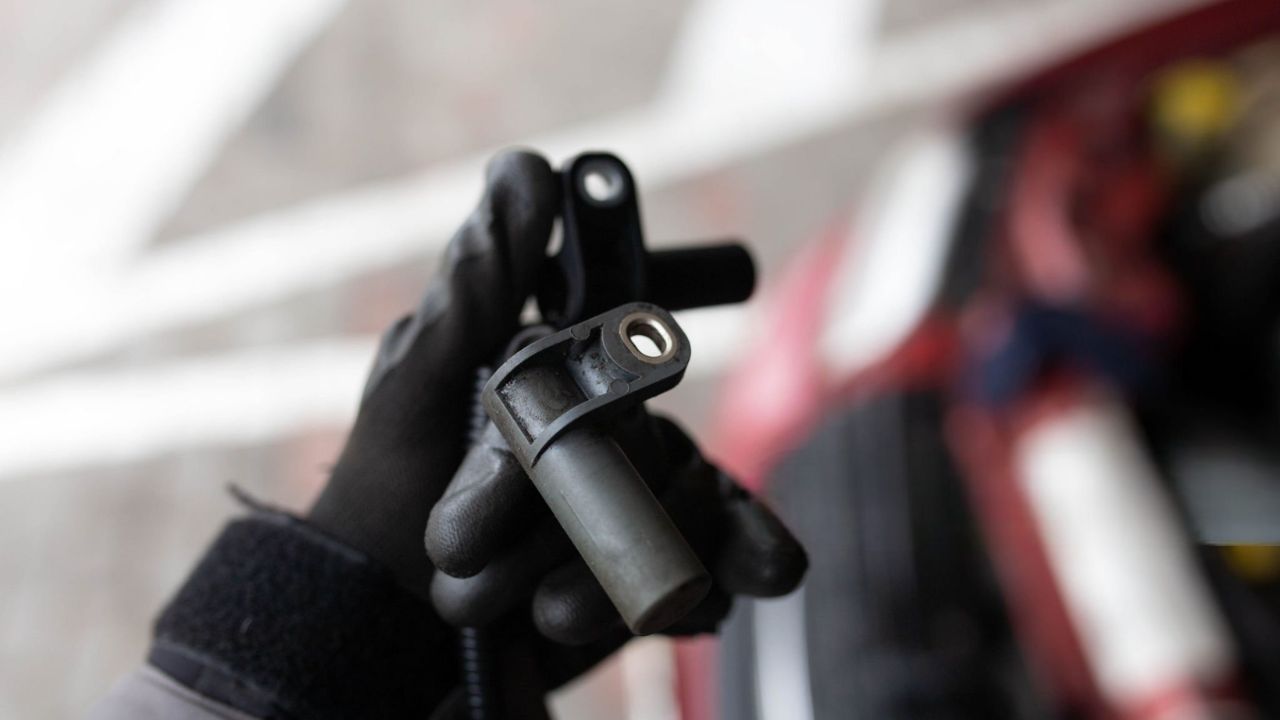

Від'єднайте електричний роз'єм, відкрутіть кріплення та обережно витягніть стару деталь. Якщо датчик прикипів, не прикладайте надмірних зусиль, щоб не пошкодити посадкове місце.

Очистіть поверхню встановлення, перевірте стан роз'єму та монтажного отвору. Після цього встановіть новий датчик, затягніть кріплення з рекомендованим моментом і під'єднайте проводку. Якщо виробник передбачає певний зазор, ущільнення або спеціальні вимоги до монтажу, їх потрібно обов'язково дотримуватися.

Після завершення робіт запустіть двигун, перевірте його роботу та повторно зчитайте помилки. За потреби видаліть коди несправностей після усунення їхньої причини.

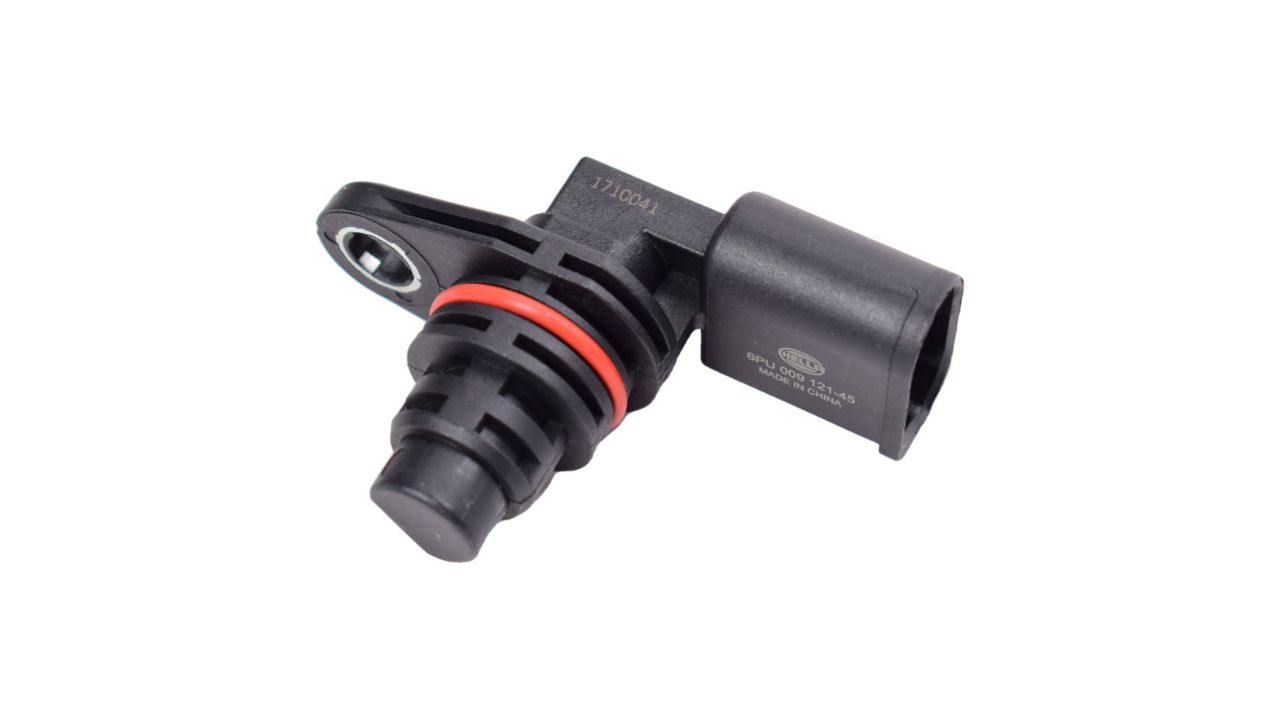

Як вибрати новий датчик колінвала

Під час купівлі важливо враховувати марку й модель автомобіля, рік випуску, тип двигуна та VIN-код. Найнадійніший спосіб підбору — перевірка оригінального каталожного номера та сумісних аналогів.

Звертайте увагу на тип датчика, форму роз'єму, довжину кабелю, монтажні розміри та якість виготовлення. Навіть зовні схожі деталі можуть мати різні електричні характеристики й не підходити для конкретного двигуна.

Не варто купувати найдешевший невідомий аналог лише через привабливу ціну. Нестабільний сигнал або передчасний вихід із ладу можуть призвести до повторної діагностики та додаткових витрат.
