Как проверить и заменить датчик коленвала (ДПКВ)?

Двигатель автомобиля может внезапно заглохнуть во время движения, начать работать с перебоями или вообще отказаться запускаться. Одной из возможных причин является неисправность датчика положения коленчатого вала (ДПКВ). Эта небольшая деталь играет важную роль в работе современного двигателя, передавая информацию о положении и скорости вращения коленвала. Разберёмся, как распознать неисправность датчика и при необходимости заменить его.

Для чего нужен датчик коленвала

Датчик положения коленчатого вала определяет угловое положение коленвала и частоту его вращения. На основе полученных сигналов электронный блок управления рассчитывает момент впрыска топлива и зажигания, если речь идёт о бензиновом двигателе.

Если ДПКВ работает неправильно или вообще не передаёт сигнал, электроника может потерять синхронизацию работы двигателя. В результате автомобиль плохо запускается, глохнет или не заводится совсем.

В зависимости от конструкции используются индуктивные датчики и датчики на эффекте Холла. Они отличаются принципом работы, поэтому способы проверки и нормативные показатели для них также различаются.

Основные признаки неисправности ДПКВ

Поломка датчика может проявляться по-разному. Чаще всего водители сталкиваются со следующими симптомами:

• Стартер прокручивает двигатель, но он не запускается.
• Двигатель внезапно глохнет во время движения, иногда после прогрева.
• Возникают перебои в работе, рывки и потеря мощности.
• Двигатель запускается нестабильно или требует длительного прокручивания стартером.
• Загорается индикатор Check Engine.
• При диагностике появляются ошибки, связанные с сигналом датчика коленвала.

При этом ни один из этих симптомов не является однозначным доказательством неисправности ДПКВ. Подобные проявления могут вызывать проблемы с топливной системой, зажиганием, проводкой или другими датчиками.

Как понять, что проблема именно в датчике коленвала

Чтобы не тратить деньги на деталь, которая на самом деле исправна, нужно последовательно проверить несколько моментов.

В первую очередь стоит подключить диагностический сканер OBD-II и считать ошибки электронного блока управления. Коды P0335–P0339 могут указывать на неисправности цепи датчика коленвала, но сами по себе не подтверждают, что сломался именно датчик. Причиной также могут быть повреждённая проводка, плохой контакт или неисправность задающего диска.

Следующий шаг — проверка оборотов двигателя в текущих параметрах сканера во время прокручивания стартером. Если стартер вращает коленвал, но диагностика показывает 0 об/мин, это может свидетельствовать об отсутствии сигнала ДПКВ. Однако необходимо учитывать особенности конкретного автомобиля и возможные проблемы с электрической цепью.

Далее нужно осмотреть разъём и проводку. Окисленные контакты, переломленные провода, повреждённая изоляция или ненадёжное соединение могут вызывать те же симптомы, что и неисправный датчик.

Если внешних повреждений нет, проверяют электрические параметры датчика в соответствии с технической документацией автомобиля. Наиболее убедительный способ подтверждения неисправности — проверка сигнала осциллографом. Она помогает установить, формирует ли датчик правильный сигнал при вращении коленвала.

Важно: если питание, проводка и задающий диск исправны, но датчик не формирует необходимый сигнал, подозрение на его неисправность становится значительно более обоснованным.

Как проверить датчик коленвала мультиметром

Для первичной проверки можно использовать обычный мультиметр. Однако метод зависит от типа ДПКВ.

В индуктивном датчике можно измерить сопротивление обмотки и, в соответствии с предусмотренной производителем процедурой, проверить изменение выходного напряжения при прокручивании двигателя. Если показатели выходят за установленные пределы, датчик может быть неисправен.

Датчики на эффекте Холла проверяют иначе: контролируют наличие питания, массы и выходного сигнала. Измерение сопротивления такого датчика не является универсальным методом диагностики и может дать ложные результаты.

Универсального нормативного значения сопротивления для всех датчиков коленвала не существует. Поэтому перед проверкой необходимо найти технические характеристики именно для своего автомобиля. Также не стоит прокалывать изоляцию проводов или замыкать контакты наугад.

Как заменить датчик коленвала самостоятельно

Если диагностика подтвердила неисправность, можно переходить к замене. Для работы обычно понадобятся набор ключей, отвёртка и новый датчик.

Сначала заглушите двигатель и дождитесь его охлаждения. При необходимости отсоедините минусовую клемму аккумулятора в соответствии с инструкцией производителя. Найдите ДПКВ: обычно он расположен возле коленчатого вала, маховика или шкива, но точное место зависит от конструкции двигателя.

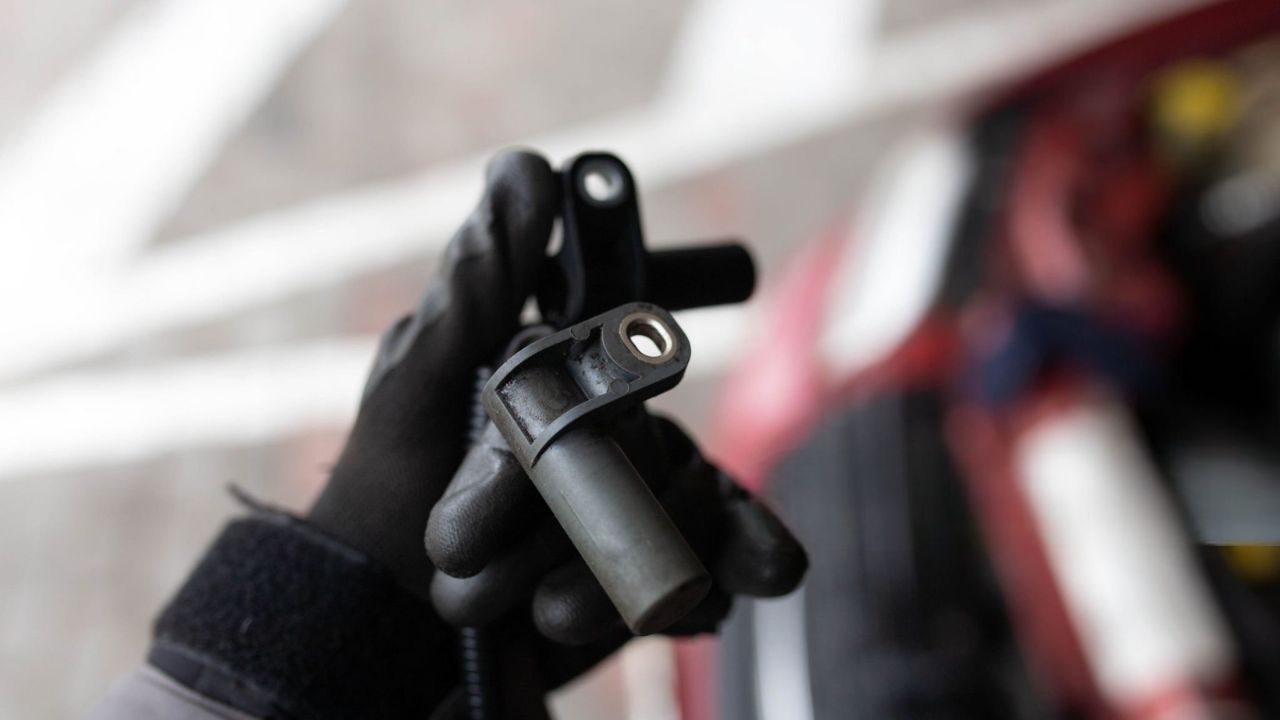

Отсоедините электрический разъём, открутите крепление и осторожно извлеките старую деталь. Если датчик прикипел, не прикладывайте чрезмерных усилий, чтобы не повредить посадочное место.

Очистите установочную поверхность, проверьте состояние разъёма и монтажного отверстия. После этого установите новый датчик, затяните крепление с рекомендованным моментом и подключите проводку. Если производитель предусматривает определённый зазор, уплотнение или специальные требования к монтажу, их необходимо обязательно соблюдать.

После завершения работ запустите двигатель, проверьте его работу и повторно считайте ошибки. При необходимости удалите коды неисправностей после устранения их причины.

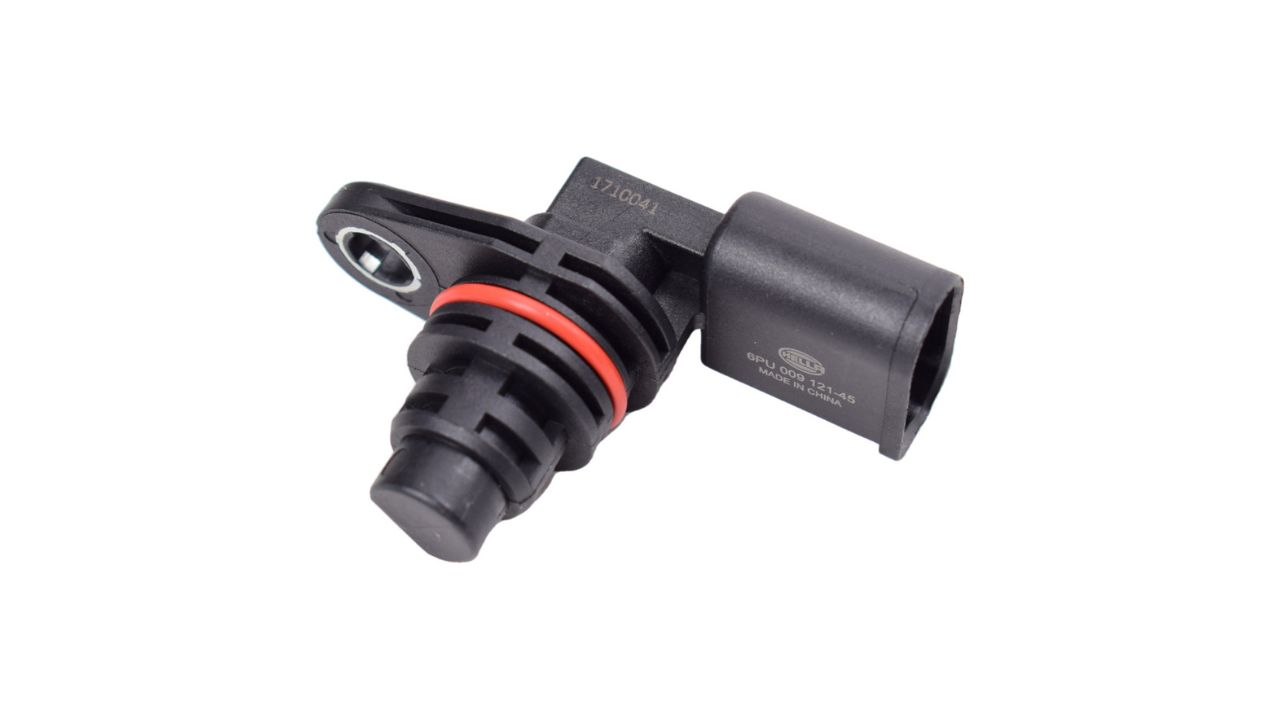

Как выбрать новый датчик коленвала

При покупке важно учитывать марку и модель автомобиля, год выпуска, тип двигателя и VIN-код. Самый надёжный способ подбора — проверка оригинального каталожного номера и совместимых аналогов.

Обращайте внимание на тип датчика, форму разъёма, длину кабеля, монтажные размеры и качество изготовления. Даже внешне похожие детали могут иметь разные электрические характеристики и не подходить для конкретного двигателя.

Не стоит покупать самый дешёвый неизвестный аналог только из-за привлекательной цены. Нестабильный сигнал или преждевременный выход из строя могут привести к повторной диагностике и дополнительным расходам.
