Як перевірити високовольтні дроти за допомогою мультиметра?
Допис опубліковано 16.11.2010.
Оскільки дроти високої напруги піддаються високим навантаженням, ці дроти необхідно регулярно контролювати та замінювати за перших ознак старіння. Зовнішній стан дроту високої напруги може підказати причину дефекту.
Тому у разі неполадки слід насамперед оглянути провід високої напруги. Наприклад, деформована пластикова оболонка свідчить, що провід високої напруги прокладено неналежним чином.
Зовнішньо неушкоджені дроти високої напруги можна перевірити за допомогою мультиметра. Цей важливий діагностичний прилад зчитує опір дроту високої напруги та порівнює його з допустимим опором.

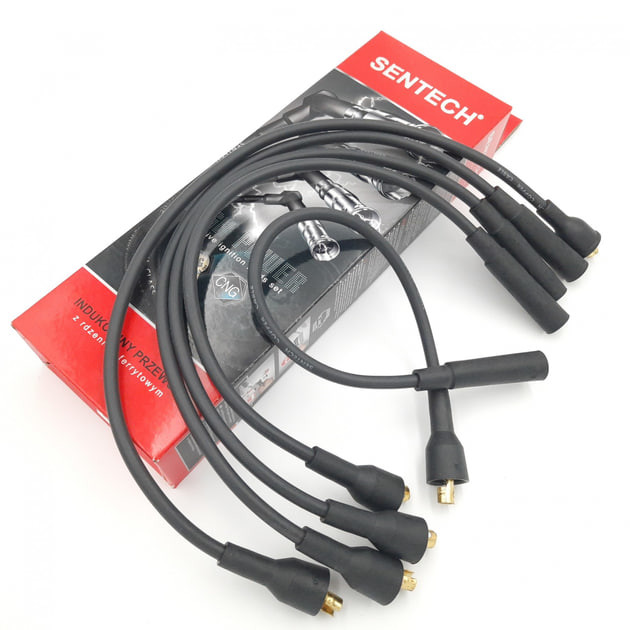

Коли та навіщо перевіряти високовольтні дроти
Високовольтні дроти в автомобілі відіграють ключову роль у системі запалювання. Вони передають струм від котушки запалювання до свічок, забезпечуючи іскру для займання паливно-повітряної суміші в двигуні. Якщо дроти пошкоджені або зношені, автомобіль може втратити потужність, збільшити витрату палива або взагалі не завестися. Перевірка високовольтних дротів стає необхідною, коли спостерігаються симптоми несправностей двигуна, такі як:
- Пропуски запалювання.
- Нерівна робота двигуна.
- Збільшення витрати палива.
- Падіння потужності.
Регулярна перевірка дротів дозволяє виявити проблеми на ранніх стадіях та запобігти серйозним поломкам.

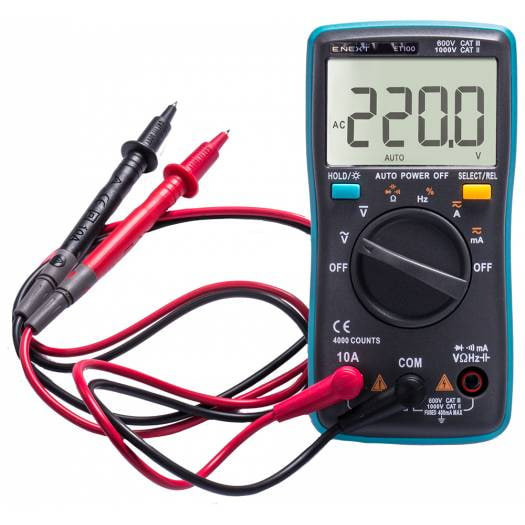

Перевірка проводів високої напруги мультиметром
Якщо провід зовні гаразд, його функцію можна перевірити мультиметром.
Спочатку провід високої напруги слід уважно оглянути. Якщо він пористий, розтрісканий, має контакти, що окислилися, або інші пошкодження, провід потрібно замінити.
Якщо провід зовні гаразд, його функцію можна перевірити мультиметром
- Налаштувати мультиметр на 20 K.
- Прикріпити по одному контакту кожному кінці кабелю.
- Вважати дані опору.
Допустимі показники опору:
- Провід високої напруги з мідним осердям: від 1 до 6,5 K
- Реактивний опір та вуглецевий опір. Розмір розраховується так: опір на метр множиться на довжину кабелю, плюс область допуску
- Провід високої напруги з реактивним індуктивним опором. Тут опір може становити від 2,2 K до 8 K
- Вуглецеві дроти високої напруги з розподіленим опором. Опір на 1 м кабелю становить від 10 K до 23 K
Які поломки у високовольтних дротах можна знайти за допомогою мультиметру
Використовуючи мультиметр, можна виявити кілька типових проблем з високовольтними дротами:
- Високий опір. Якщо опір дроту перевищує норму, це може свідчити про його зношеність. З часом опір збільшується через погіршення провідності матеріалів. Високий опір може призвести до слабкої іскри або її відсутності.
- Перерви в провідності. Якщо мультиметр показує нескінченний опір або взагалі не реагує, це означає, що дріт перерваний. Така несправність робить дріт непридатним до використання, оскільки він не може проводити струм.
- Пробої ізоляції. Якщо під час перевірки опору мультиметр показує нестабільні значення, це може вказувати на пробої в ізоляції. Пошкоджена ізоляція призводить до втрат струму та може спричинити коротке замикання.
Корисно знати! Причини зносу та фотографії несправностей проводів високої напруги
